Mechanika sceniczna

Pod pojęciem mechanika sceniczna kryją się urządzenia pozwalające na zawieszenie i przemieszczanie elementów scenicznych takich jak oświetlenie, nagłośnienie, okotarowanie, scenografie, dekoracje czy panele akustyczne. Obecnie jest niezbędnym wyposażeniem scen, który urozmaica wydarzenia kulturalne. Wprowadza na scenę ruch nie tylko aktora ale i całej scenografii, pozwala na odpowiednie wykorzystanie oświetlenia scenicznego. Pozwala na szybkie zmiany dekoracji, ruch okotarowaniem sceny, formatowanie okna portalowego i zmiany widoczonści. Na udane wydarzenie kulturalne składa się szereg istotnych elementów, a uzyskany efekt w dużej mierze zależy właśnie od wysokiej jakości mechaniki scenicznej.

W naszej ofercie znajdują się elementy pozwalające w pełni wyposażyć scenę zarówno w niewielkich obiektach kulturalnych, jak i dużych teatrach czy salach koncertowych. Zaproponować możemy m.in.:

mechanizmy kurtynowe
wciągarki bębnowe i wałowe wykorzystywane do podnoszenia sztankietów dekoracyjnych i mostów oświetleniowych,
sztankiety teatralne służące do podwieszania elementów dekoracji oraz scenografii z możliwością ich pionowego podnoszenia,
mosty oświetleniowe z możliwością ruchu pionowego, do których mocowane są aparaty oświetleniowe,
zapadnie sceniczne pozwalające odpowiednio skonfigurować scenę, a także wykorzystywane do transportu dekoracji i instrumentów,
systemy sterowania urządzeniami mechaniki sceny, które są dostosowywane do indywidualnych potrzeb użytkowników,
napęd łańcuchowy Serapid służący jako układ napędowy do dźwigów, dźwigników, zapadni i wózków scenicznych.

Skontaktuj się z nami

Mechanika sceniczna

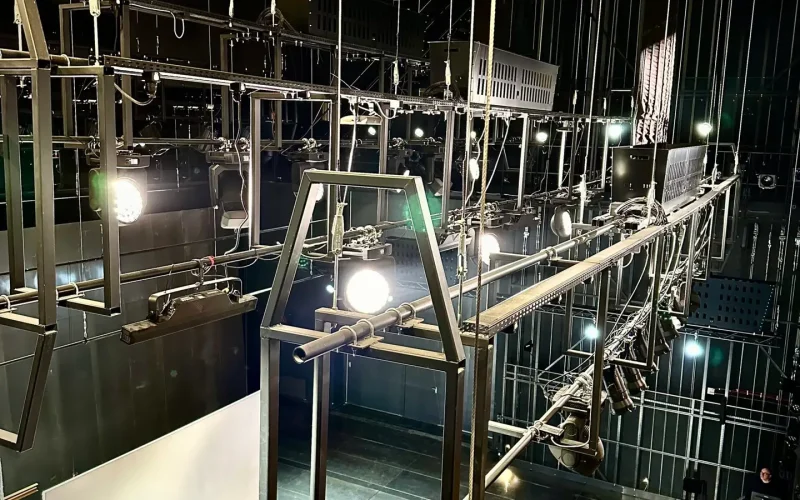

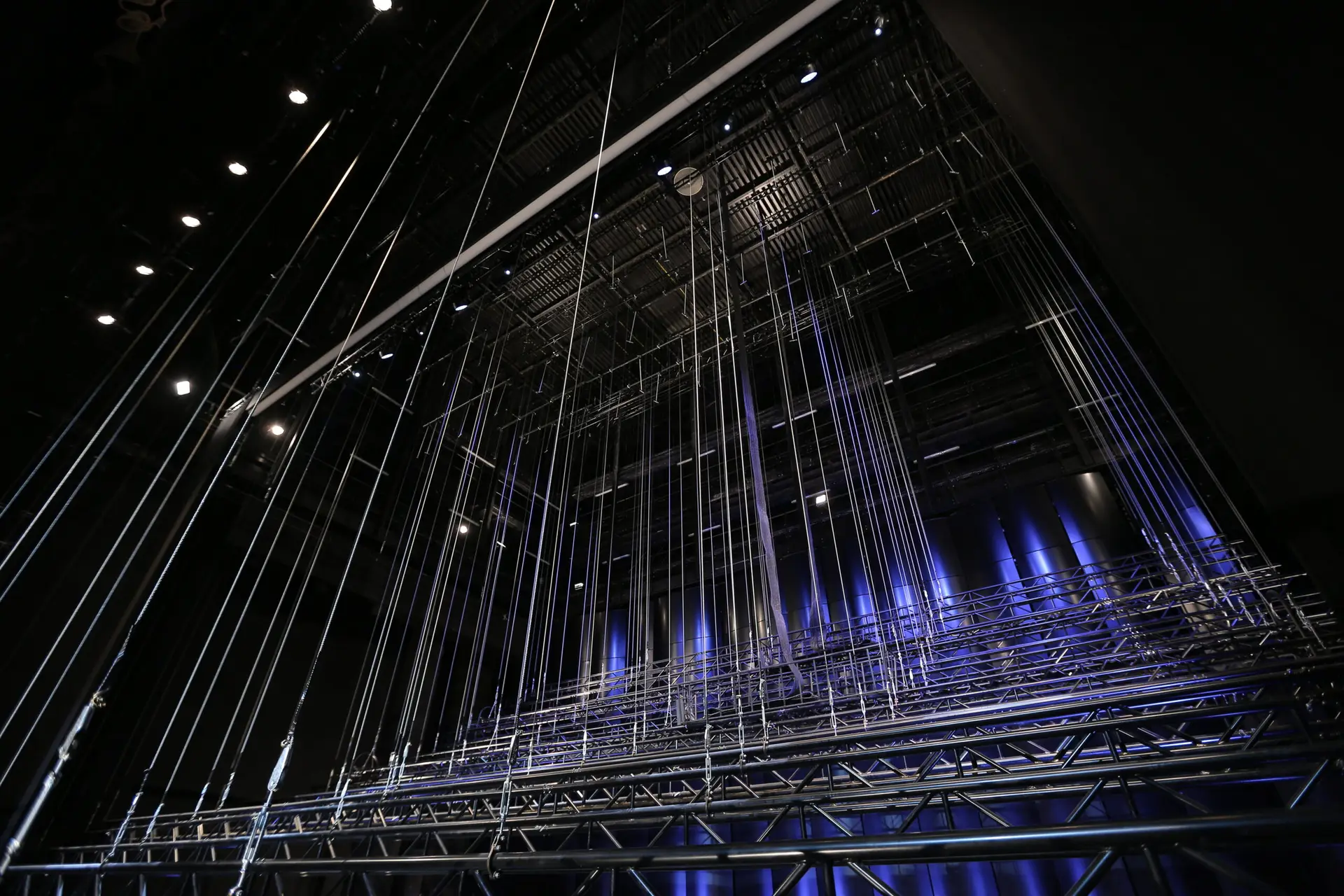

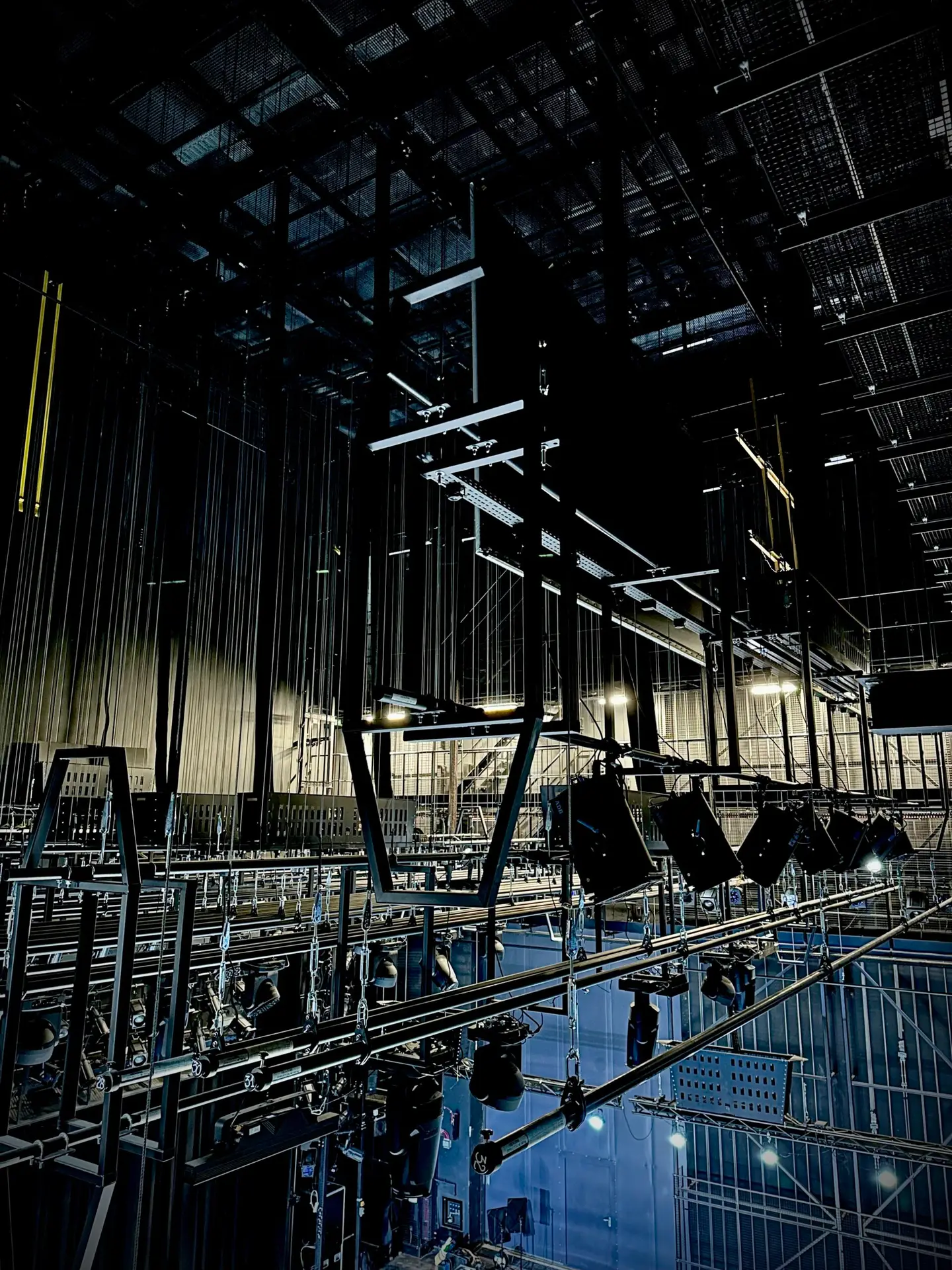

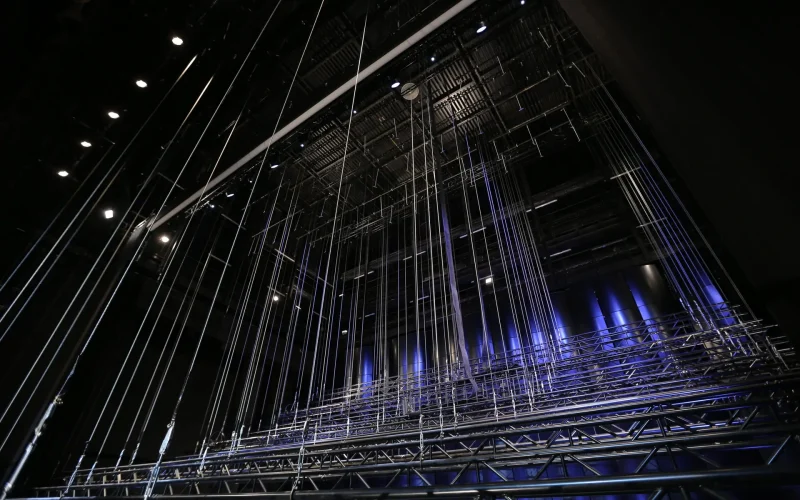

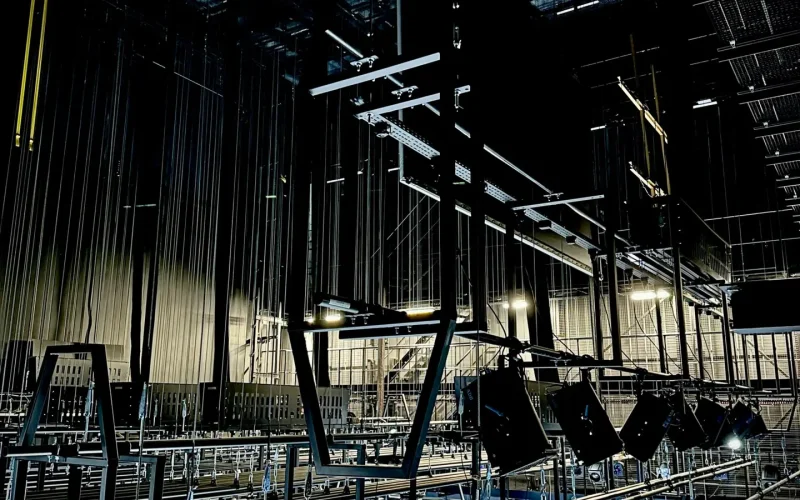

Most oświetleniowy jest urządzeniem, które wykorzystuje się do podwieszenia aparatów oświetleniowych. Konstrukcja daje możliwość ich ruchu pionowego i zapewnia możliwość precyzyjnego ustawienia światła. Cała konstrukcja wykonana jest zwykle z trawersów aluminiowych w układzie trio lub quadro, rzadziej buduje się je w postaci przestrzennych konstrukcji stalowych, wiesza się je na linowych wciągarkach bębnowych lub wciągarkach wałowych.

Most może być wyposażony w rozmaite technologie zasilania oświetlenia scenicznego, m.in.: w postaci zwijaczy kablowych, koszów z pasami kablowymi oraz pantografów.

Mosty oświetleniowe najczęściej mają znacznie większy udźwig niż sztankiety dekoracyjne.

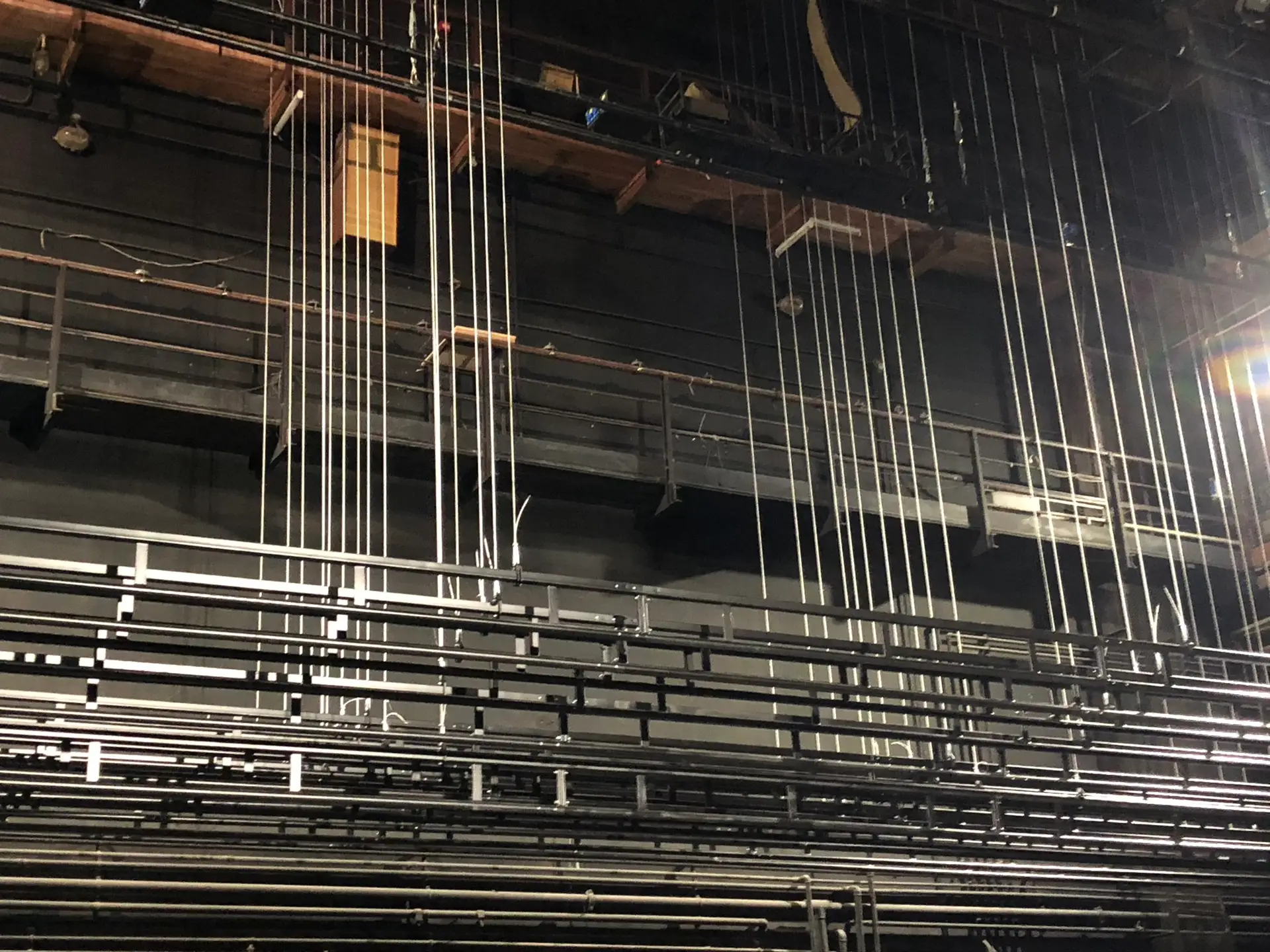

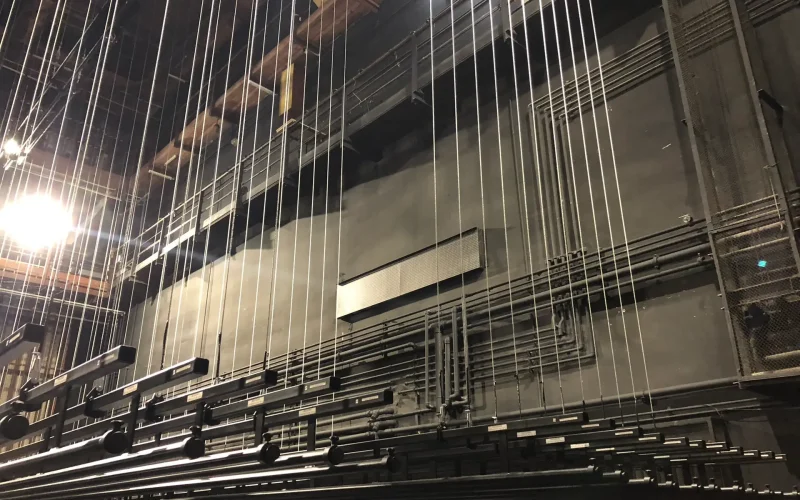

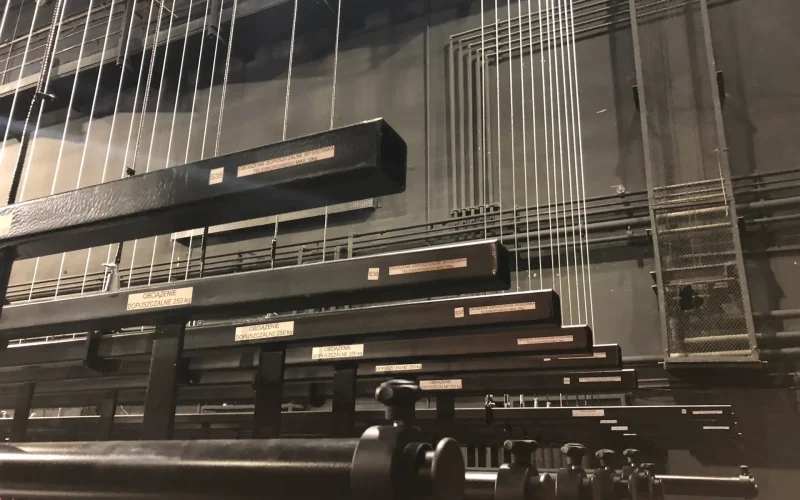

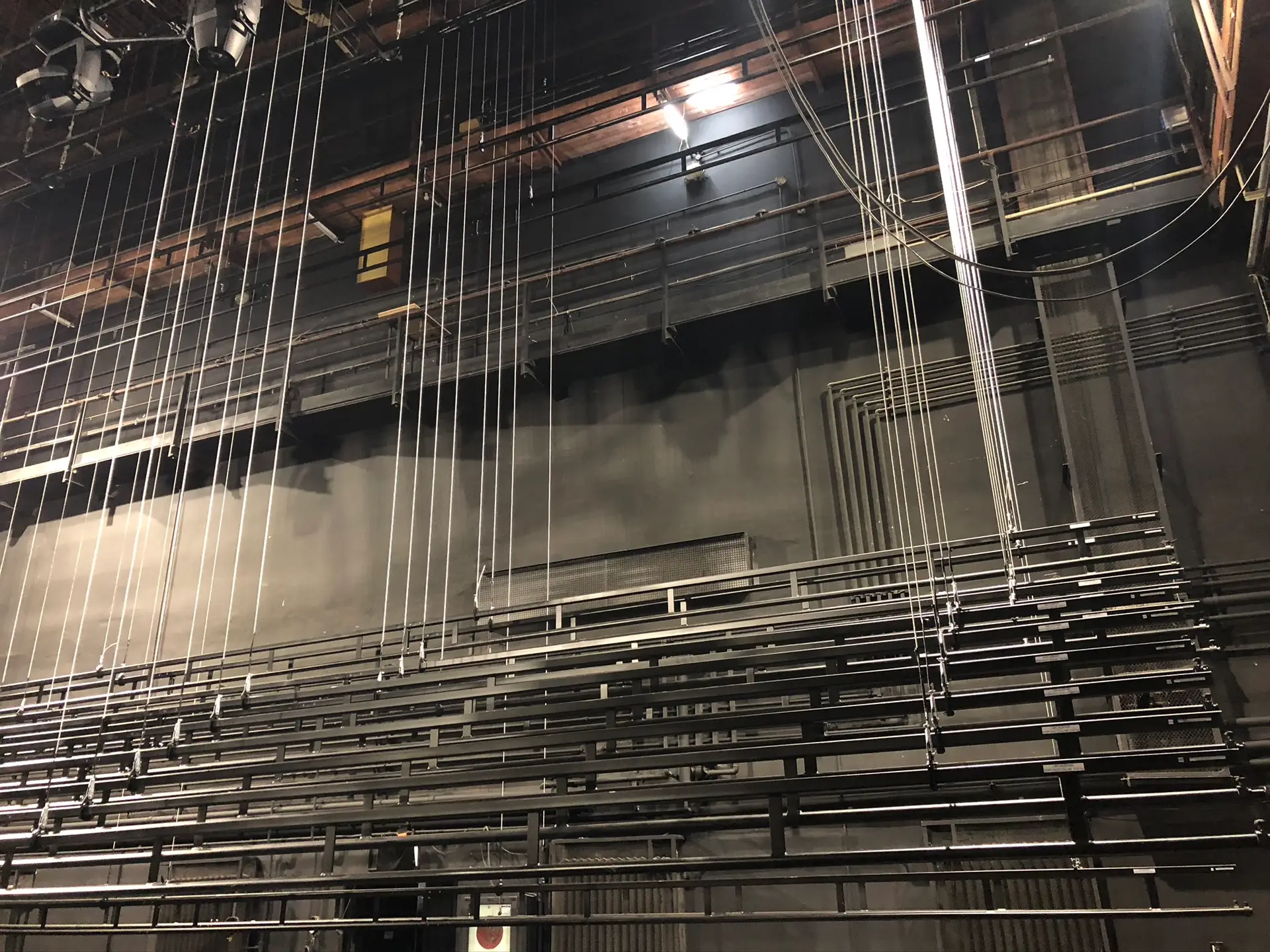

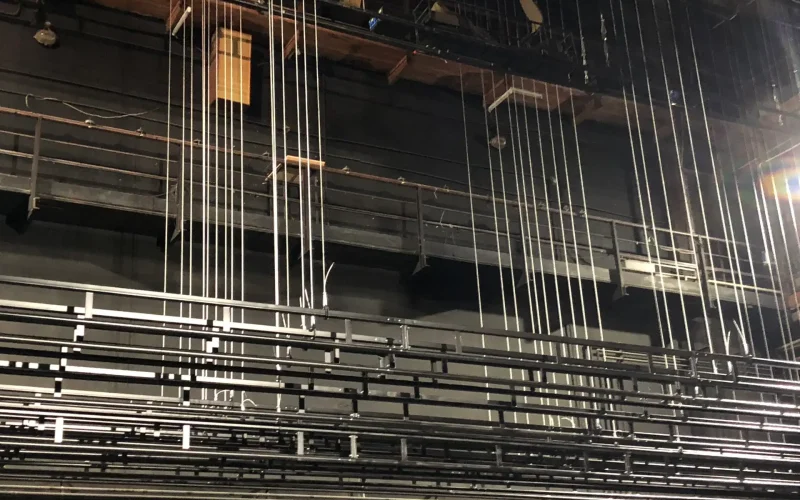

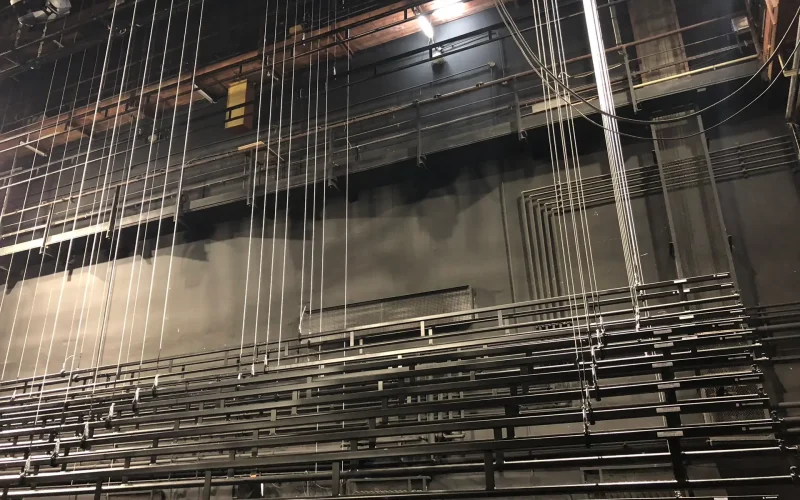

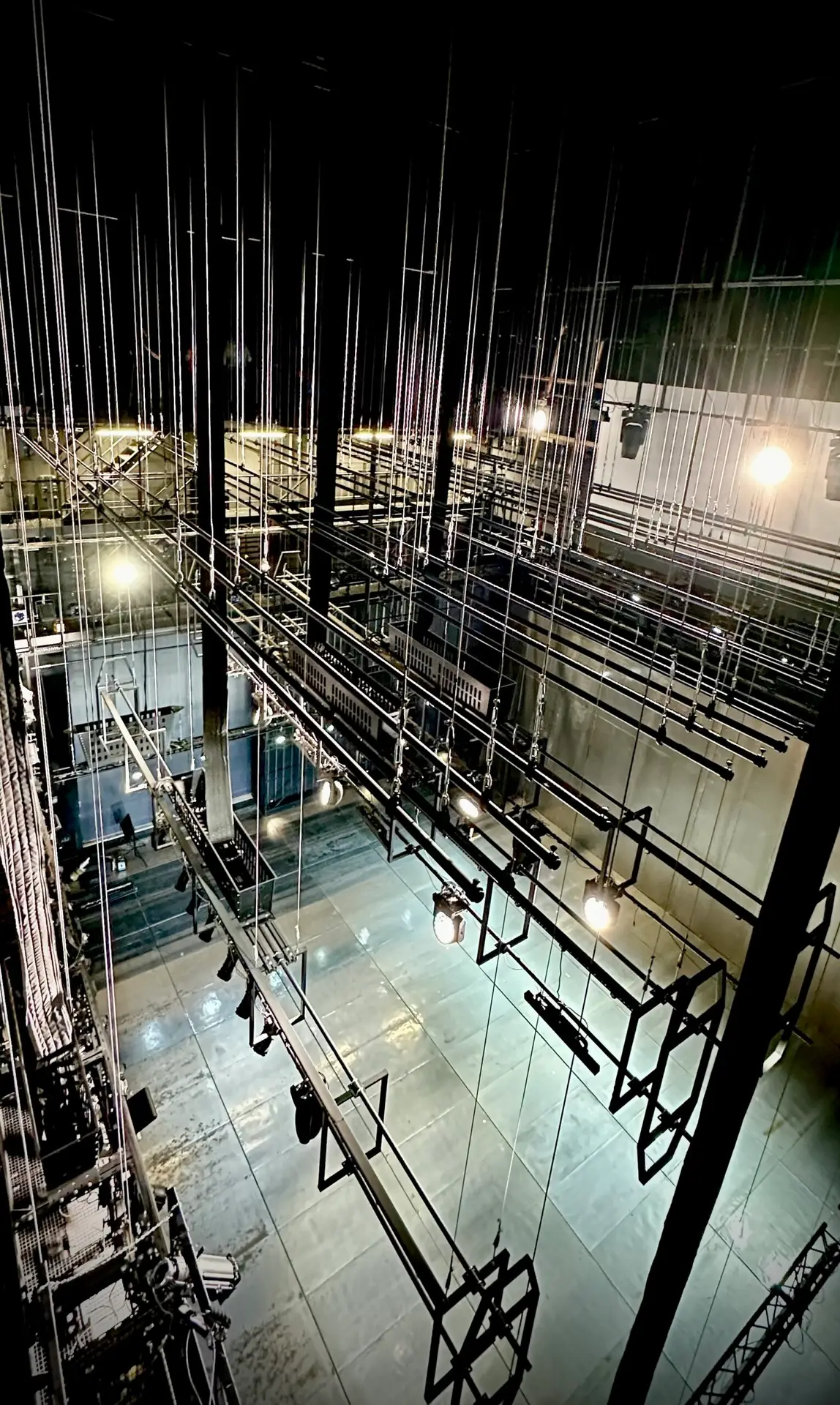

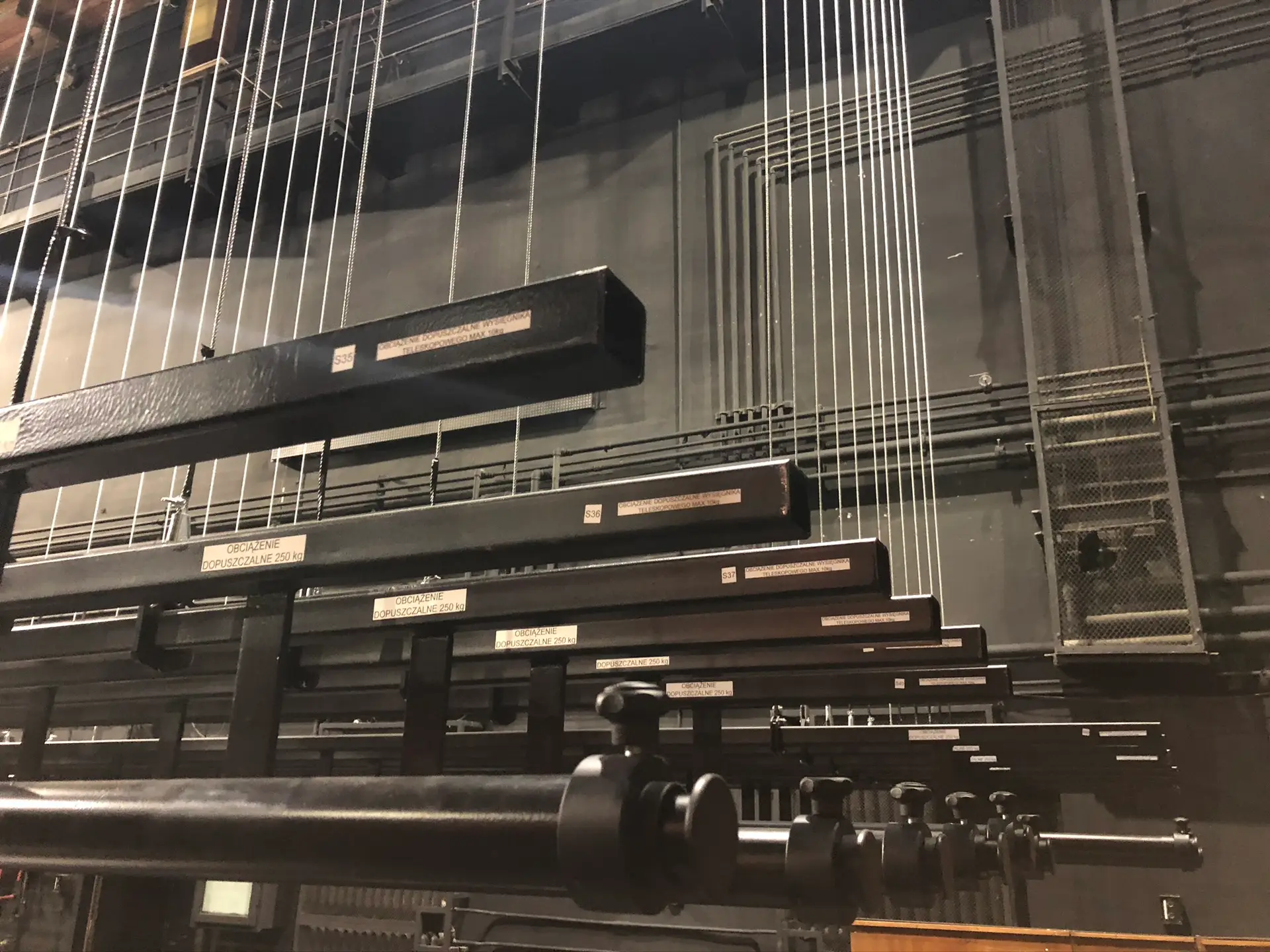

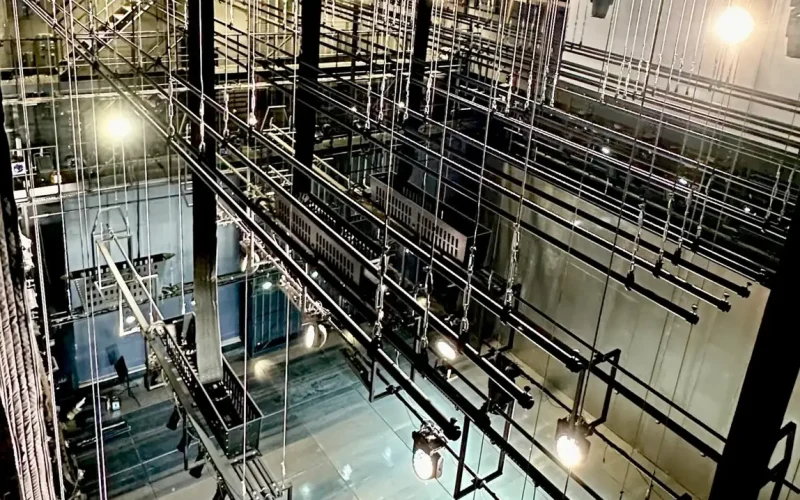

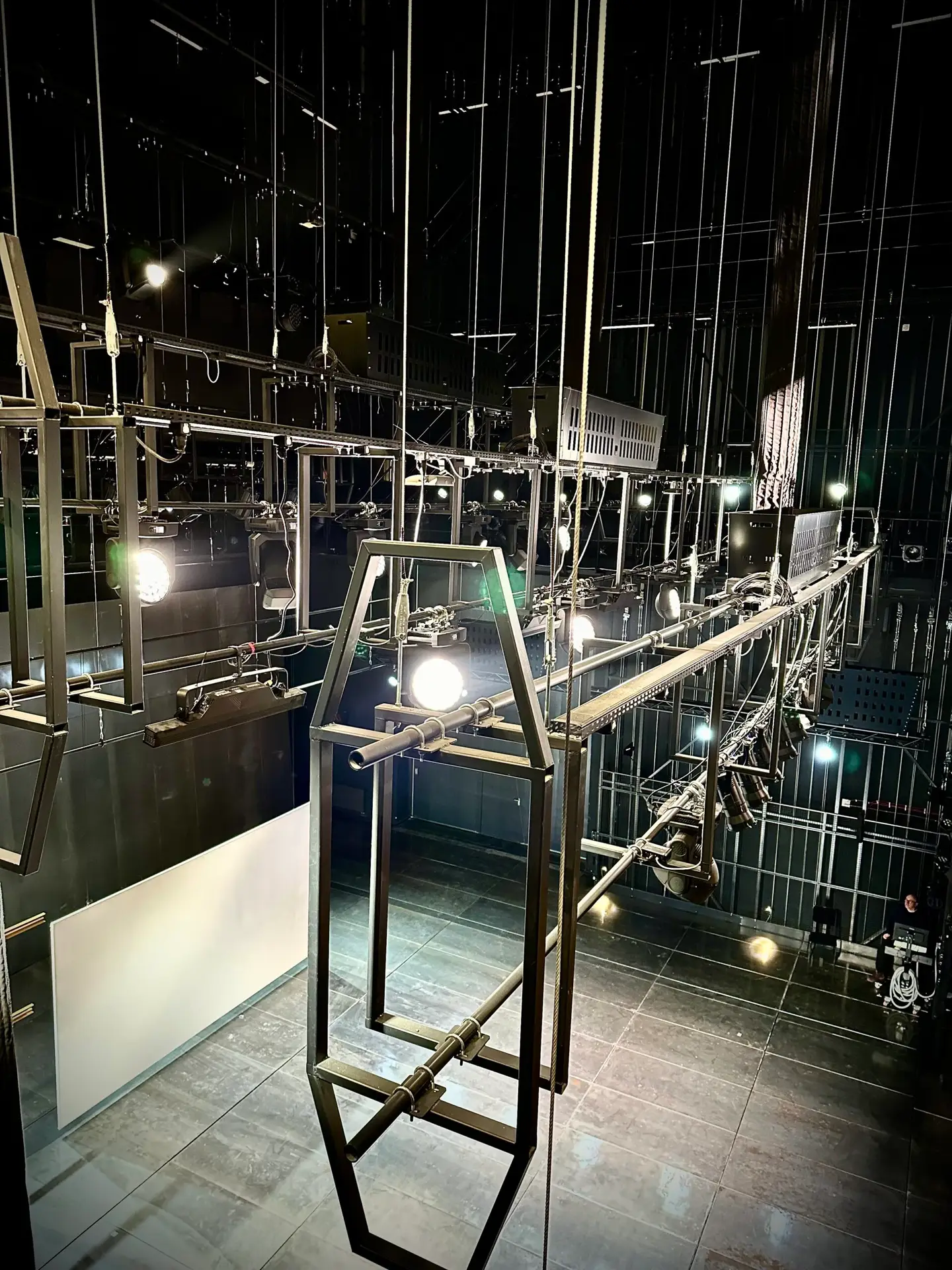

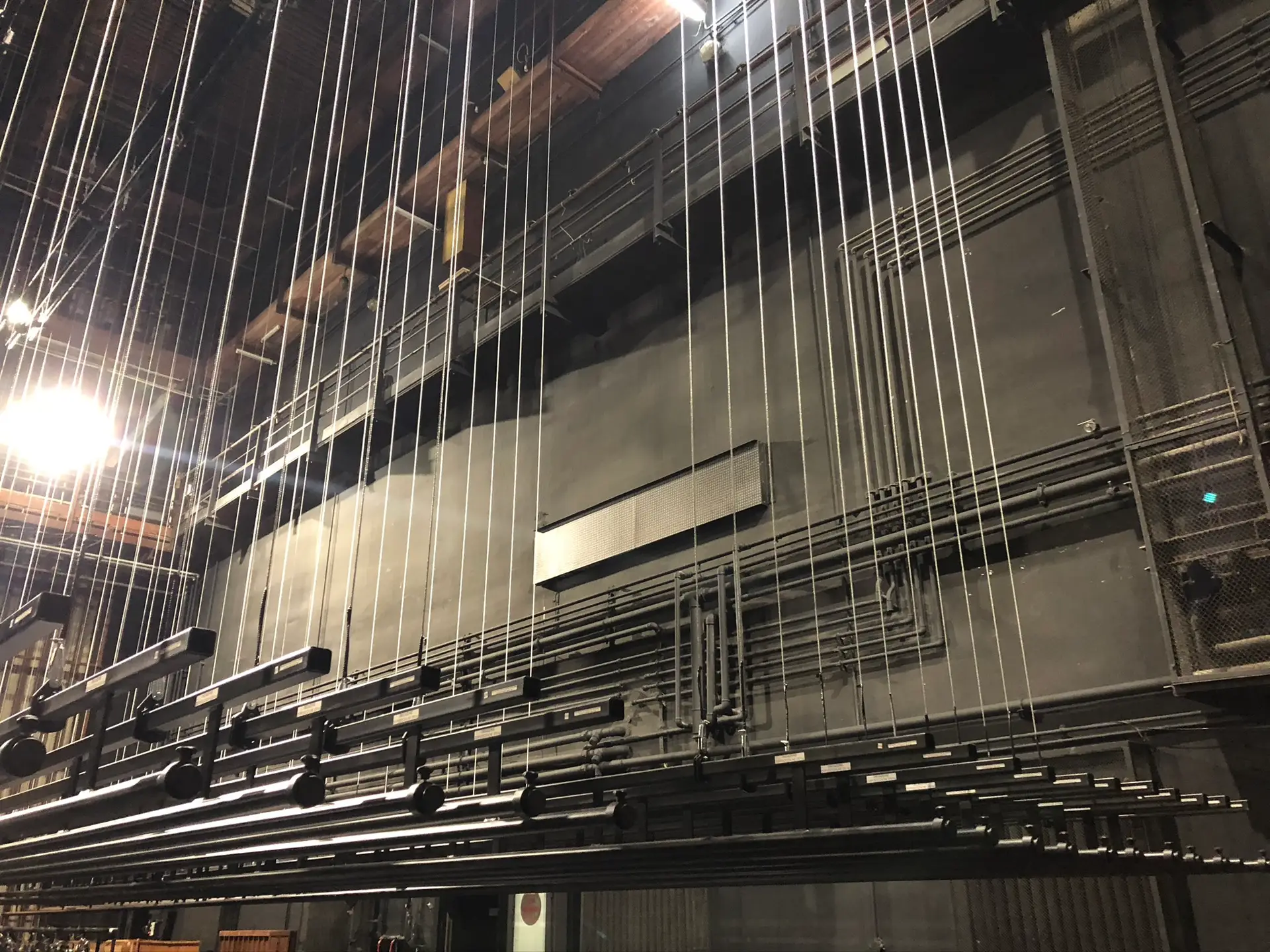

Sztankiety służą do powieszenia elementów dekoracji, scenografii, nagłośnienia czy elementów okotarowania i umożliwiają ich ruch w pionie. Cała konstrukcja wykonana jest zwykle z rur stalowych pojedynczych lub w układzie duo zawieszonych na linowych wciągarkach bębnowych lub wciągarkach wałowych. Sztankiety mogą być obsługiwane w sposób w pełni zautomatyzowany lub manualny. Jesteśmy w stanie skonfigurować ich parametry techniczne tak, aby były dopasowane do indywidualnych wymagań konkretnej sceny.

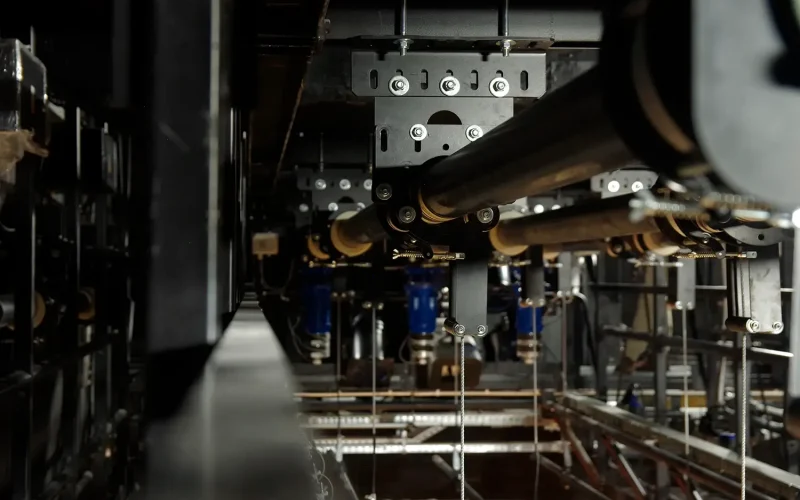

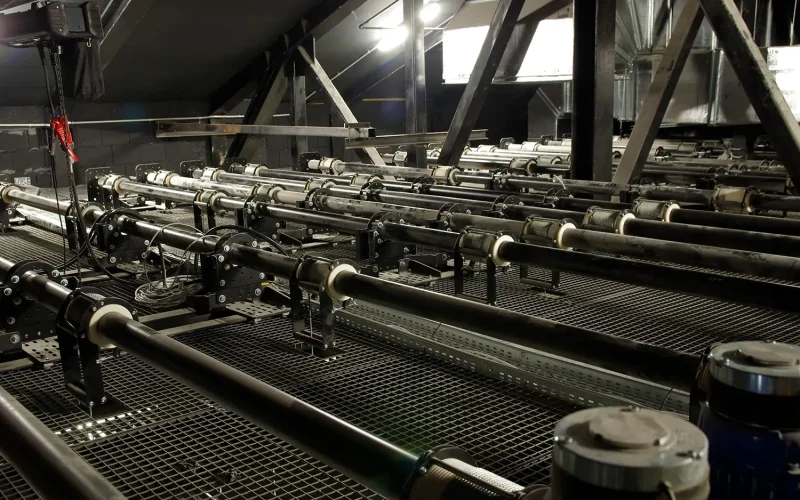

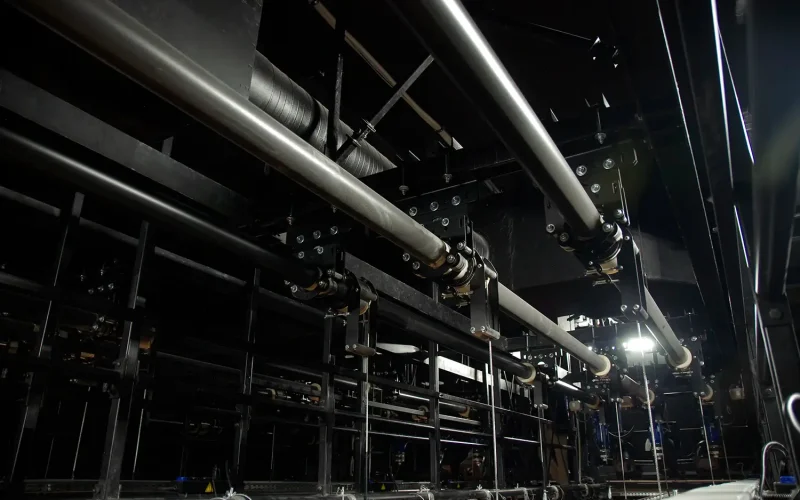

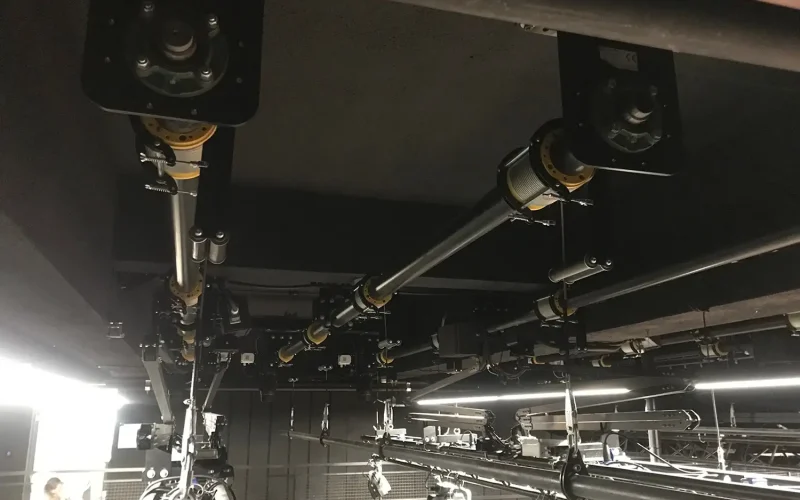

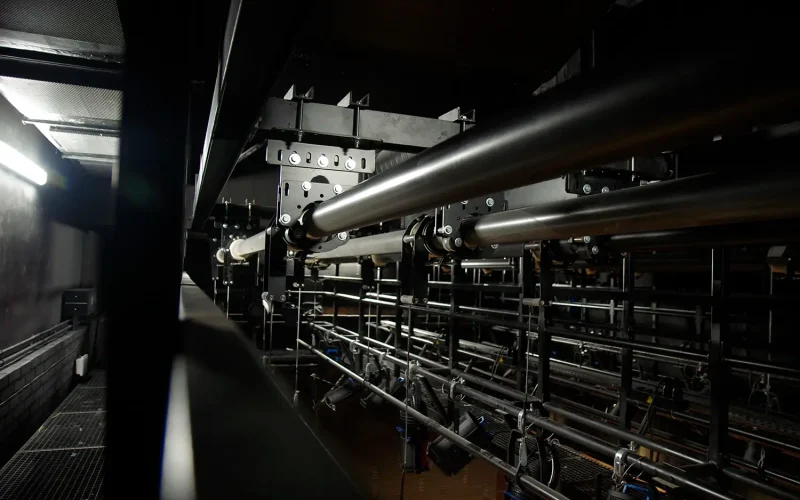

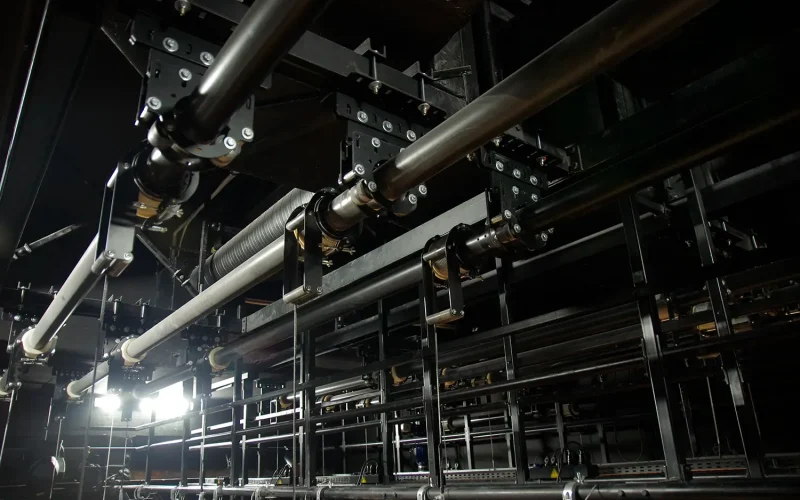

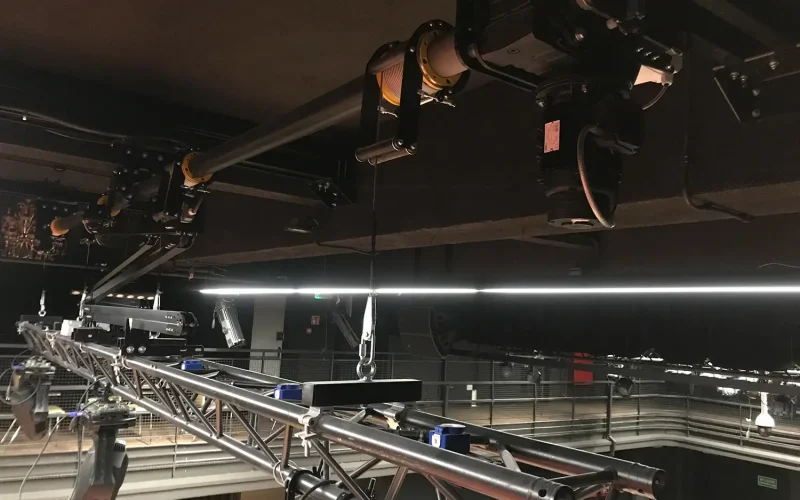

Wciągarka wałowa to specjalne urządzenie przeznaczone do podnoszenia sztankietów dekoracyjnych oraz mostów oświetleniowych. Montuje się je bezpośredni nad rurą sztankietową czy trawersem. Układ napędowy wykorzystuje specjalny wał rurowy, na którym znajdują się pojedyncze bębny linowe. Obrót wału powoduje równomierne nawijanie się lin. Rury sztankietowe bądź trawersy zawiesza się do lin za pośrednictwem dedykowanych zawiesi linowych. Takie rozwiązanie wymusza konkretne ustawienie urządzenia i zabiera kilkadziesiąt centymetrów przestrzeni nad sztankietem, wprowadza za to bardzo prosty układ sił jakimi urządzenie działa na konstrukcję budynku. Bębny można przesuwać wzdłuż wału co daje spore możliwości dopasowania pozycji zawiesi.

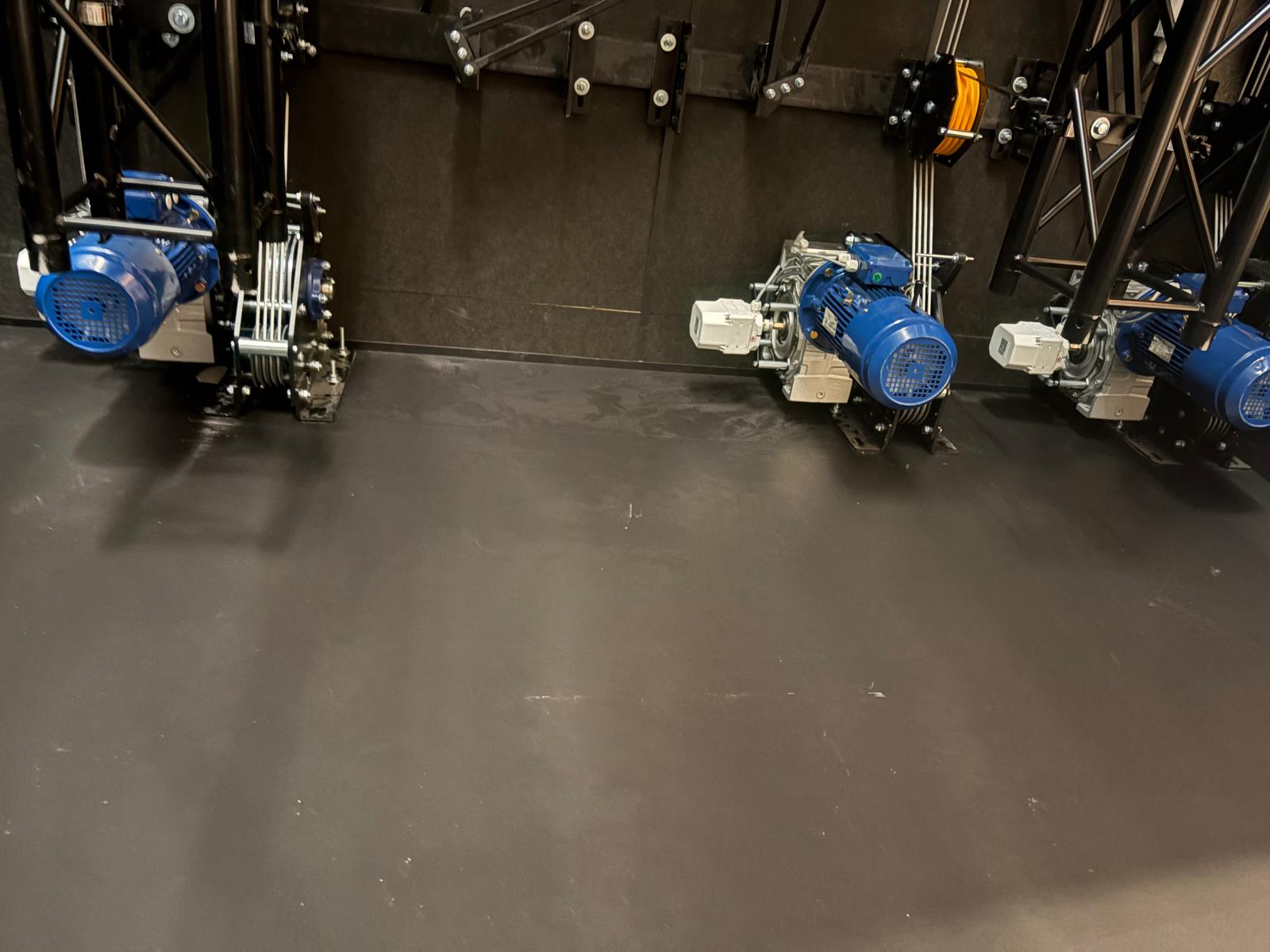

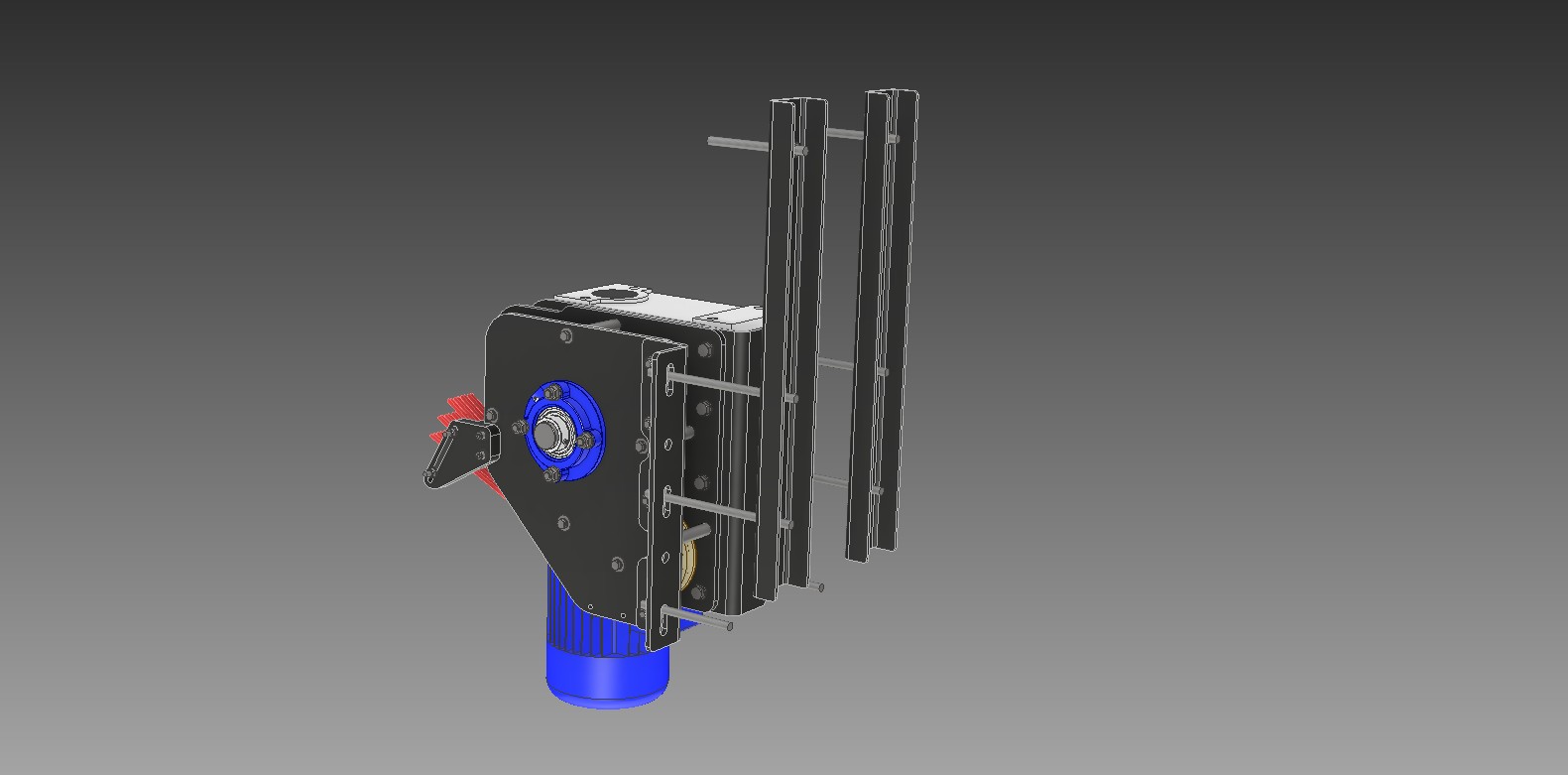

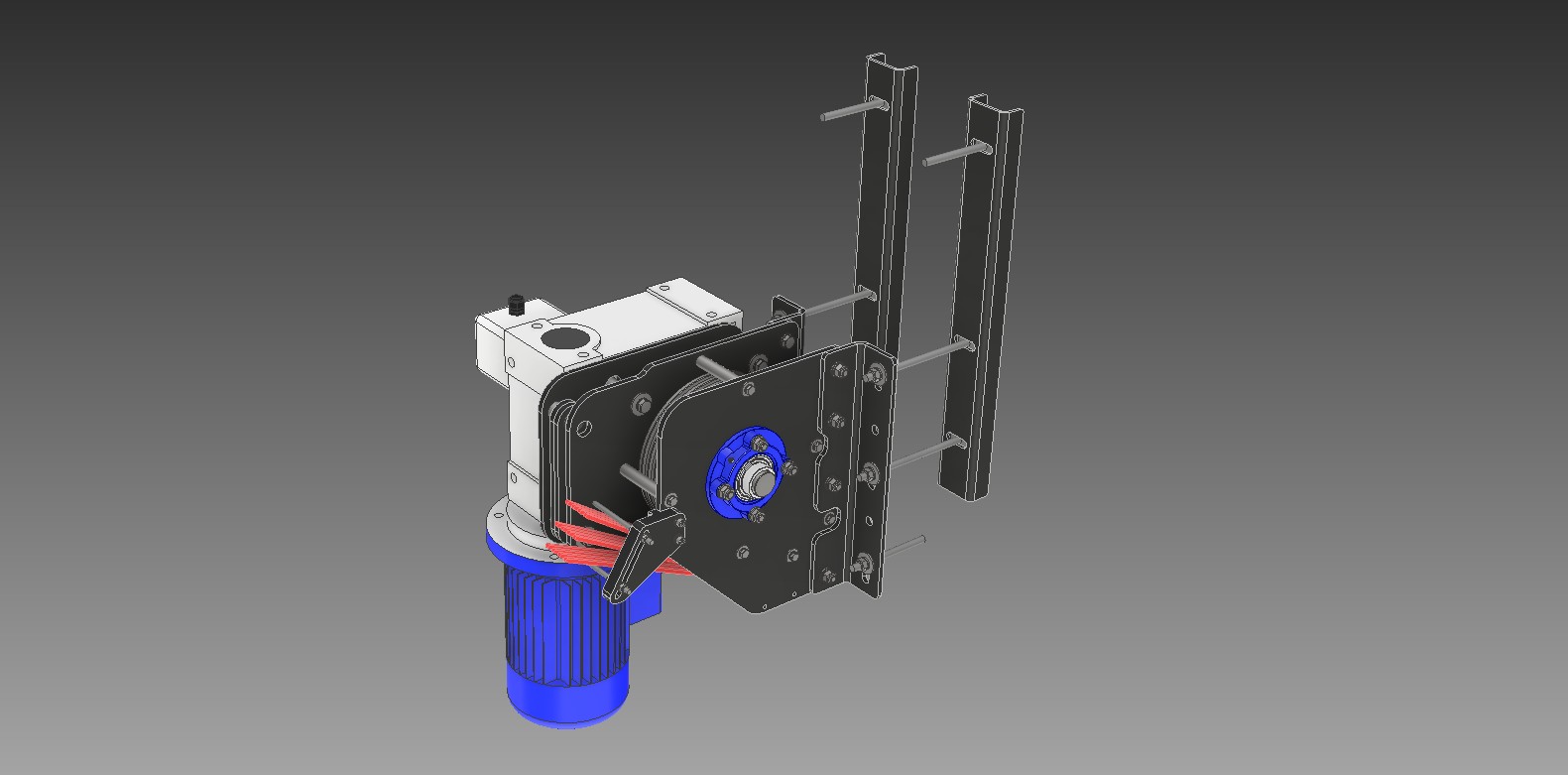

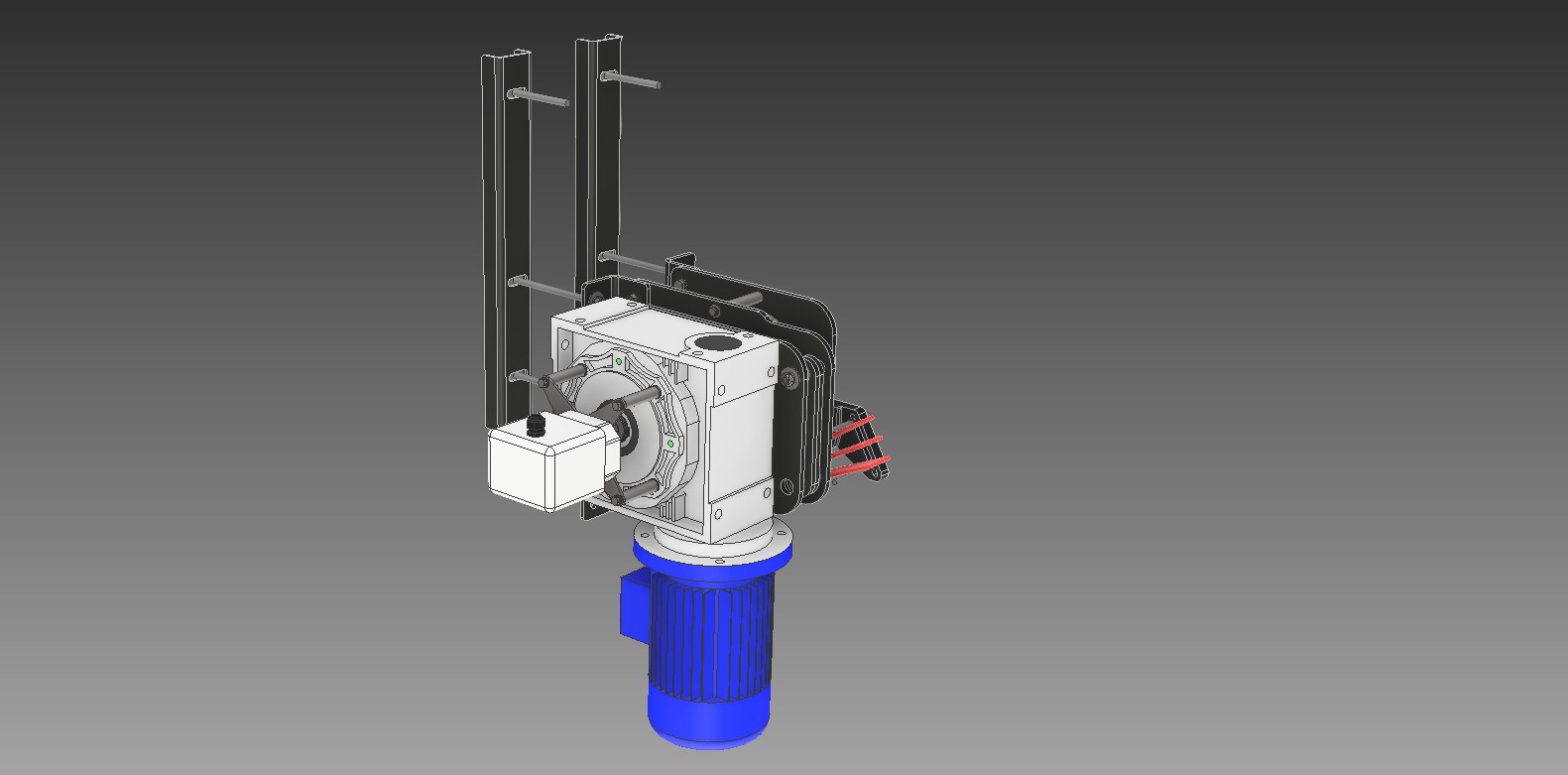

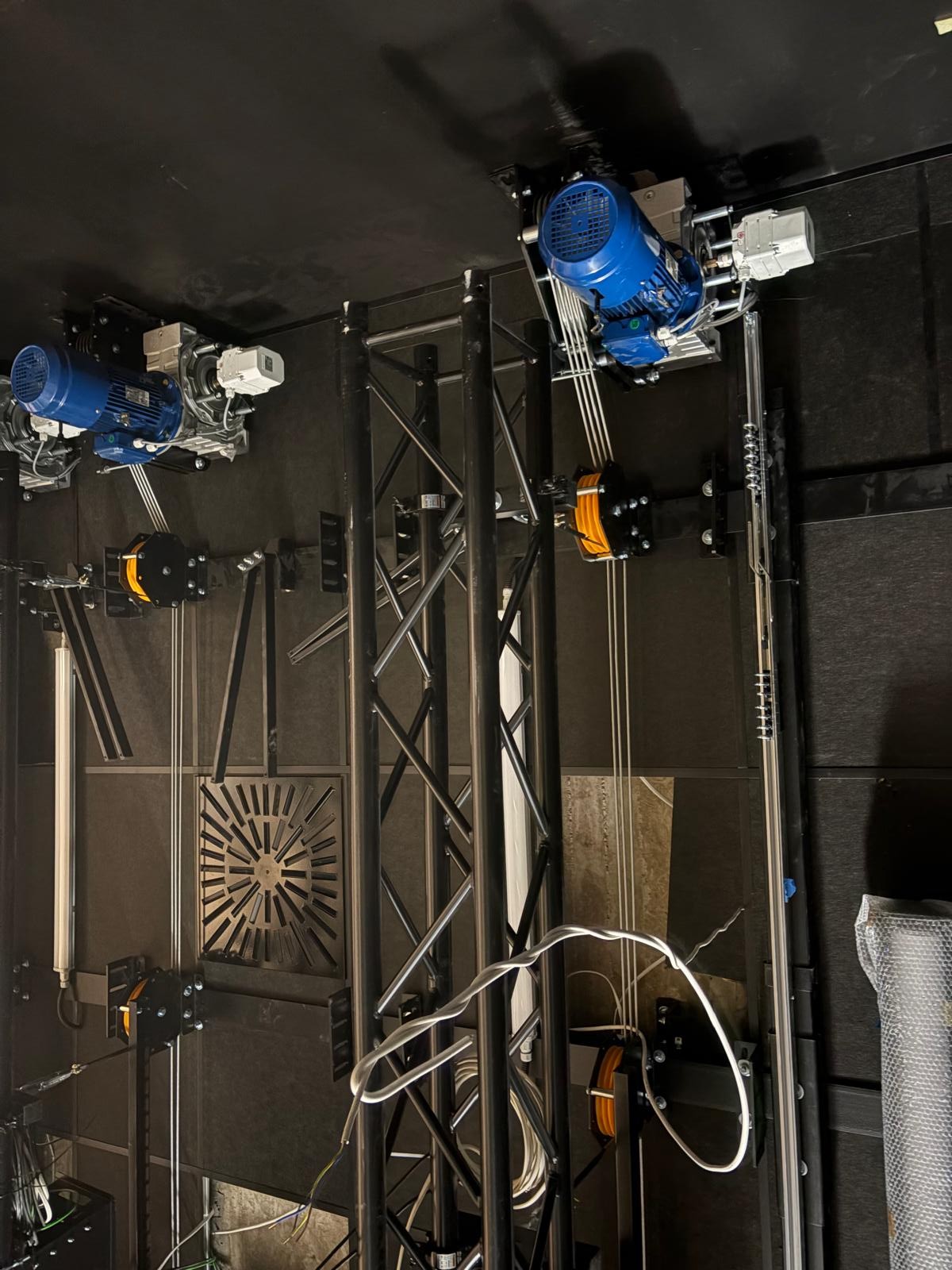

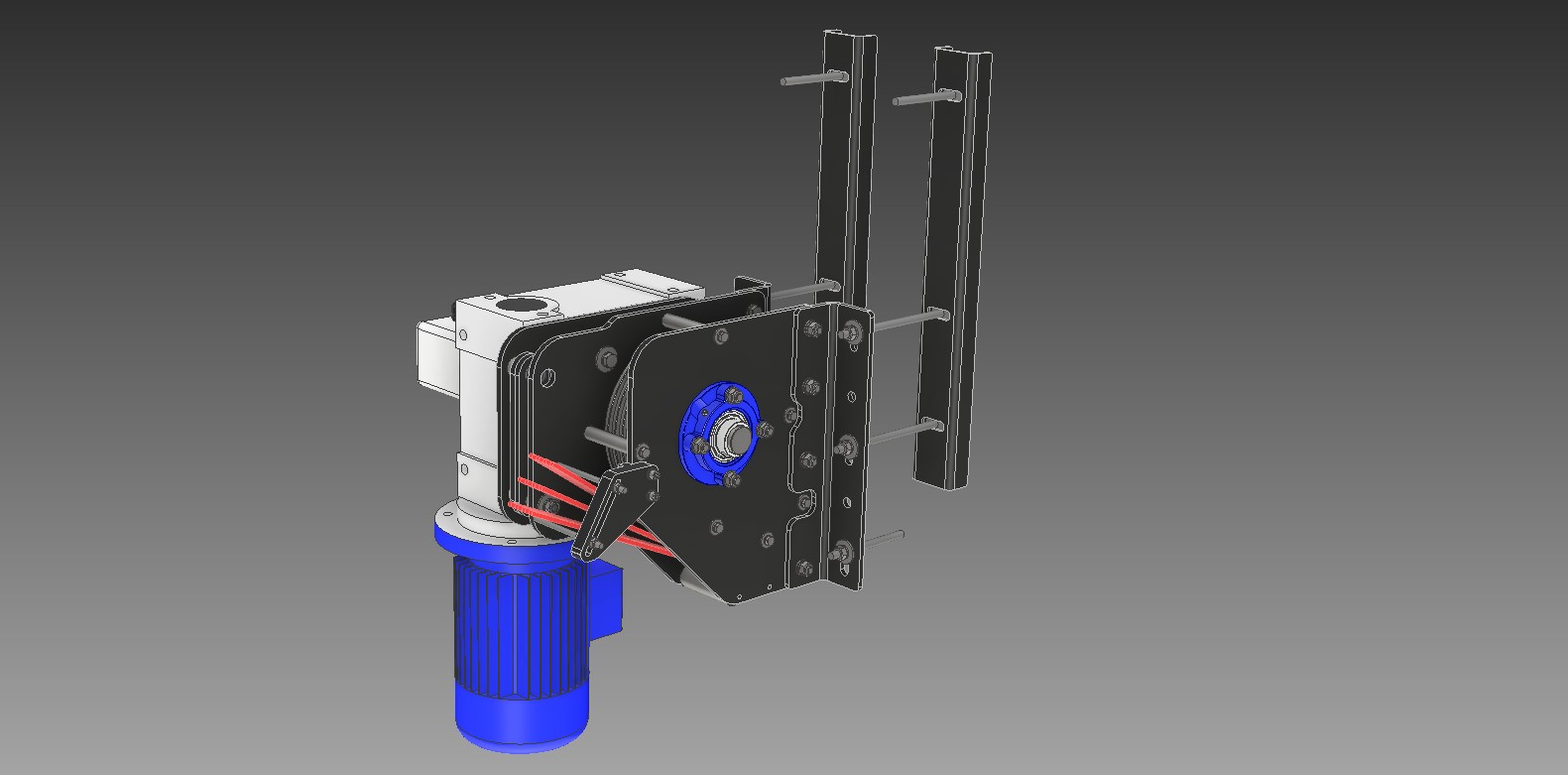

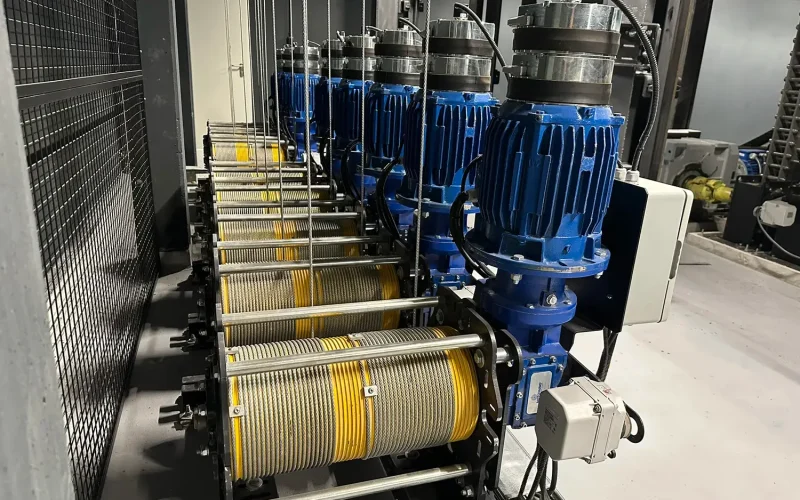

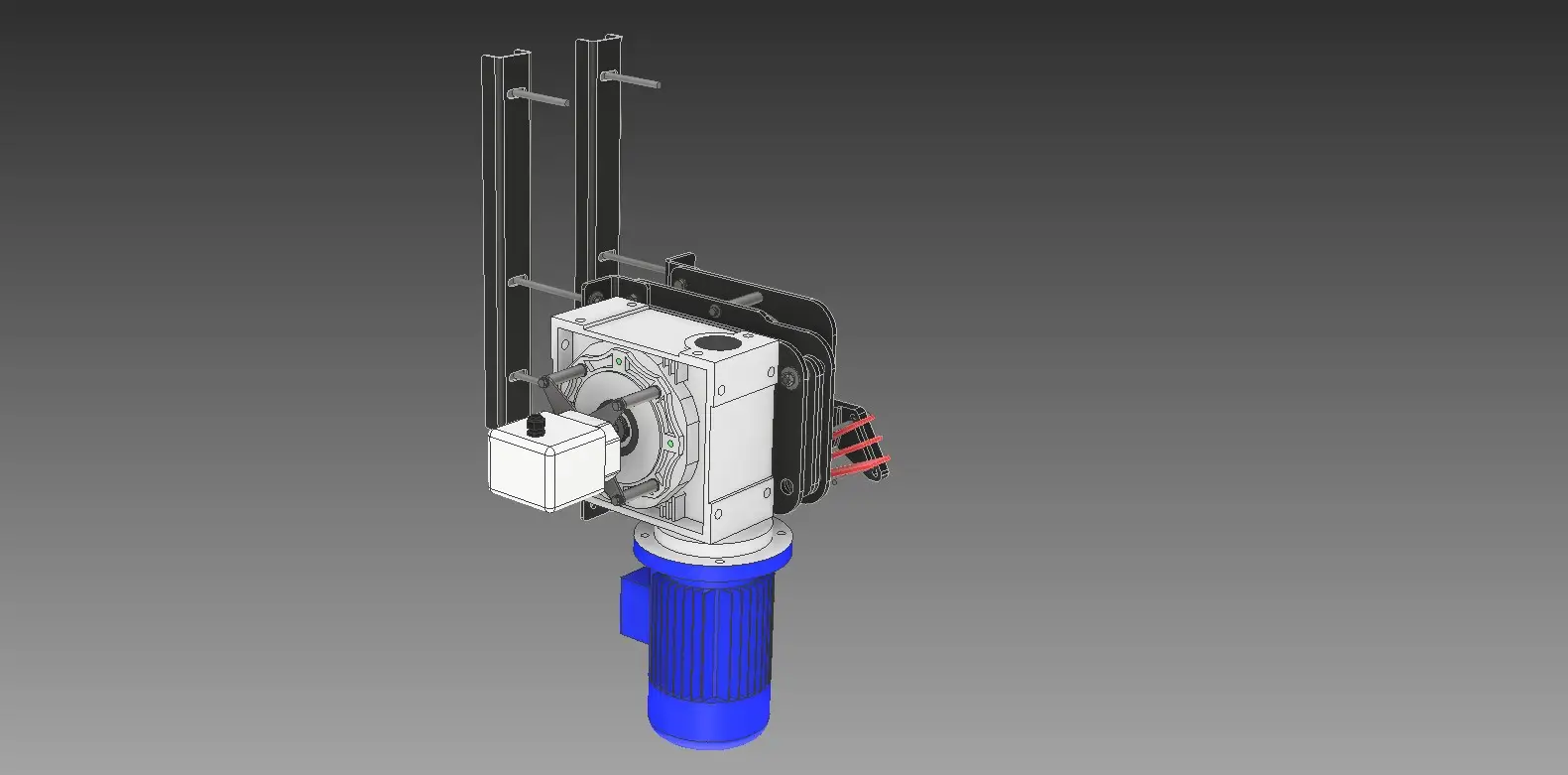

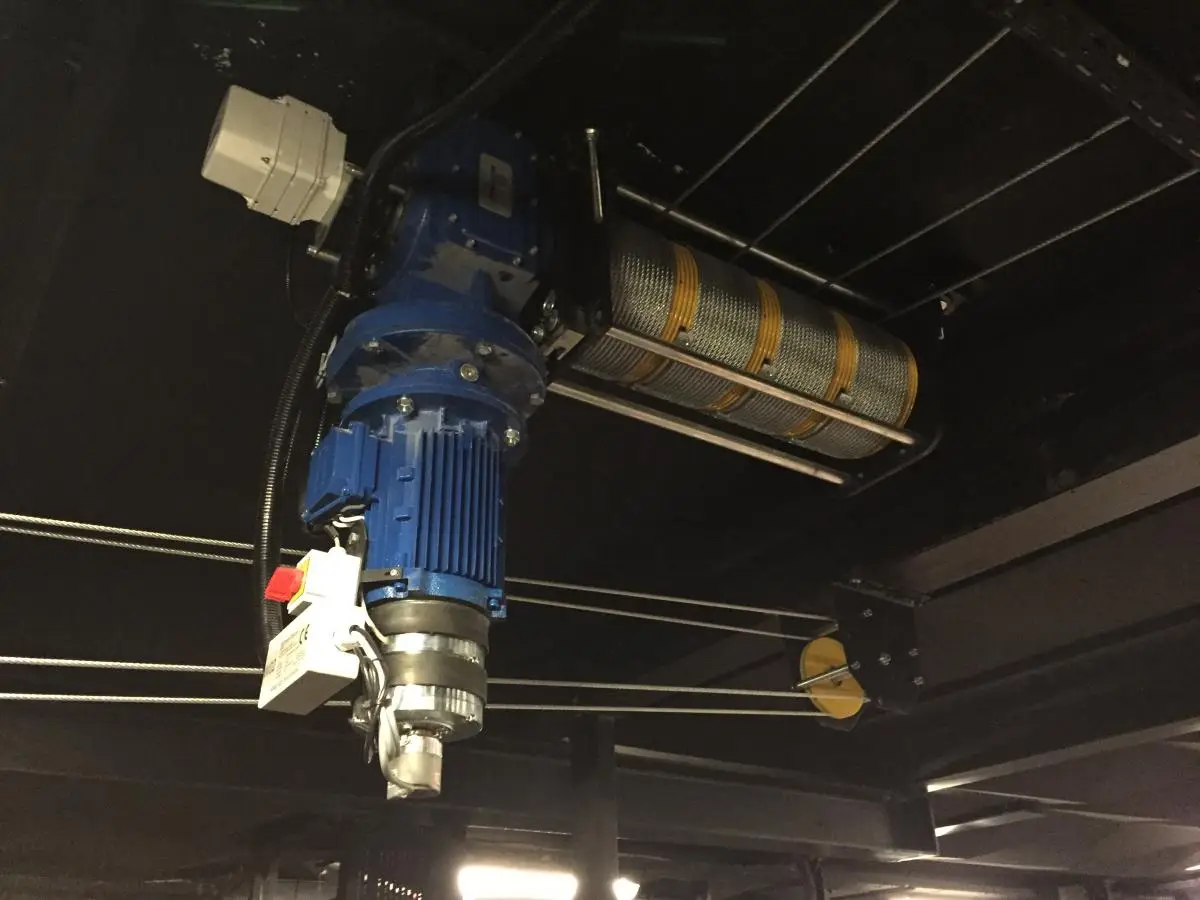

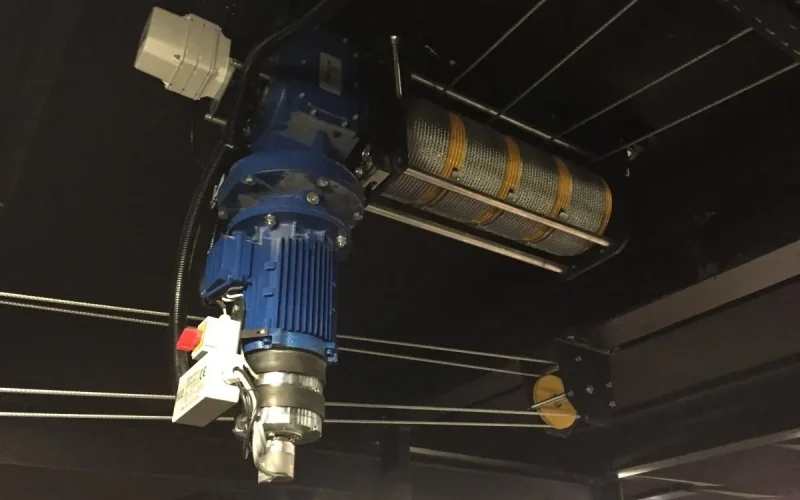

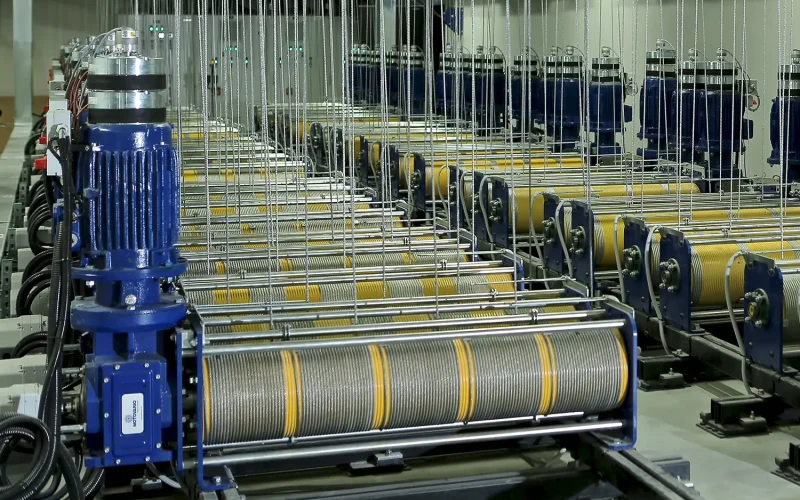

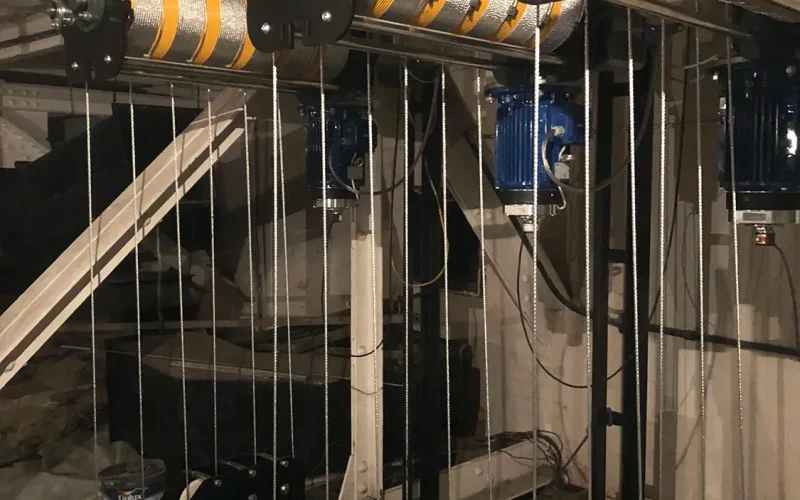

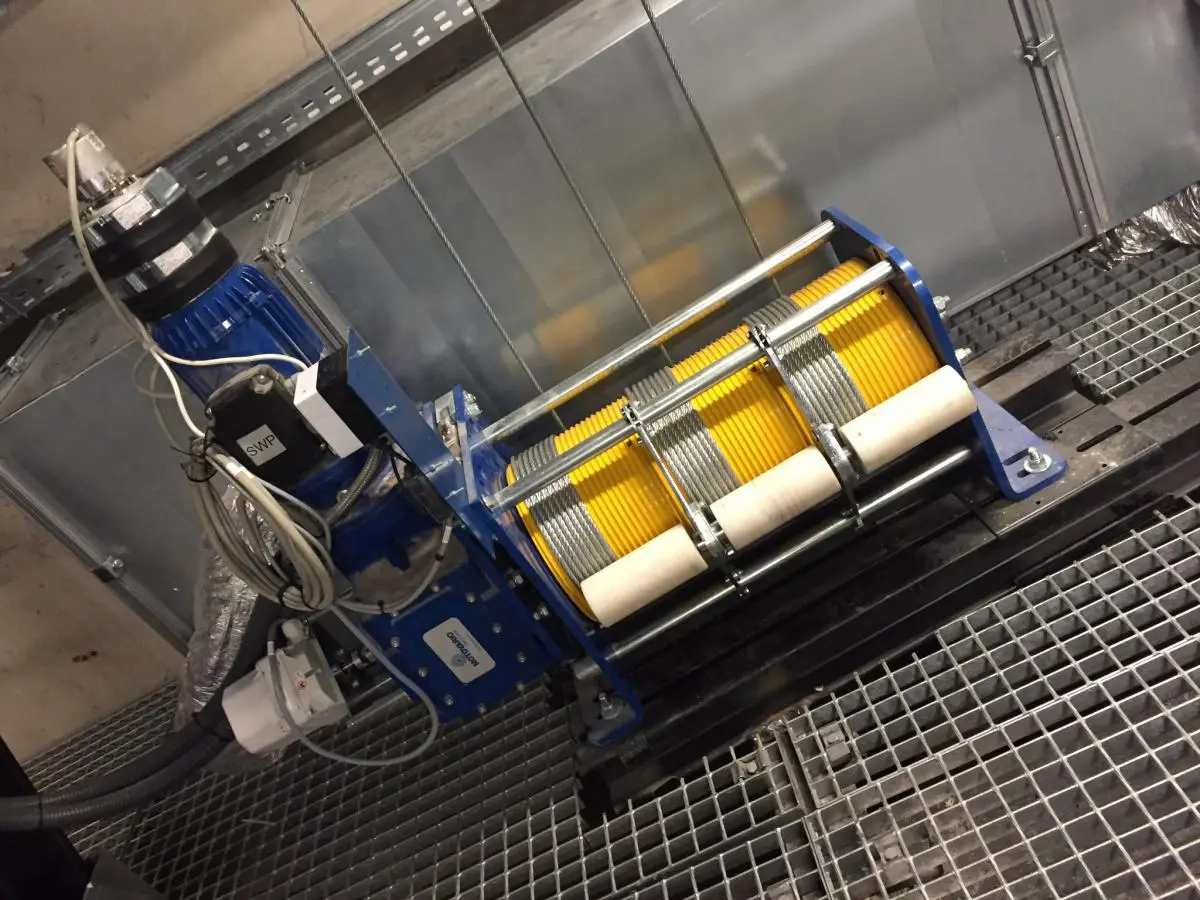

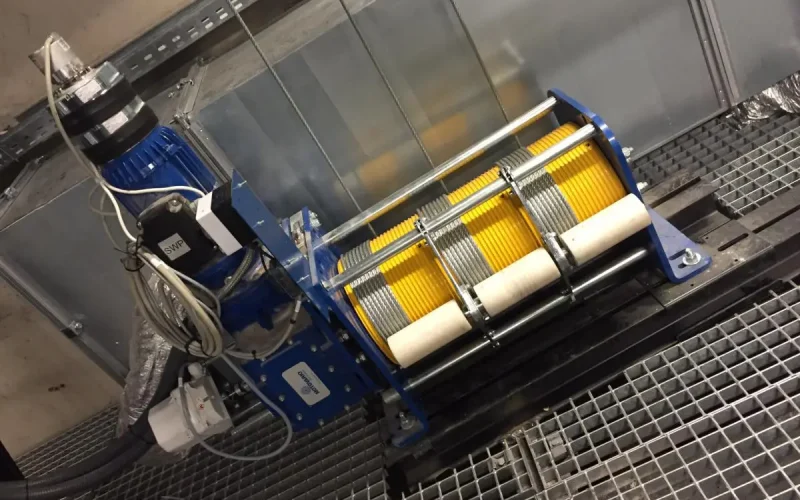

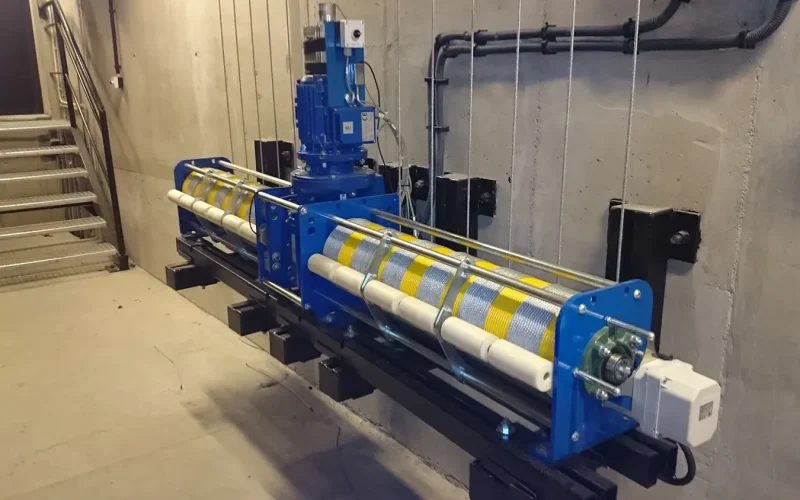

Wciągarka bębnowa to specjalne urządzenie przeznaczone do podnoszenia sztankietów dekoracyjnych oraz mostów oświetleniowych. Montuje się je pionowo lub poziomo uzupełniając o mechanizm sterowania i dostosowując do konkretnych warunków architektonicznych. Ich budowa pozwala na dowolne ustawienie bębna linowego, często poza obrębem sceny w dedykowanej maszynowni. Z układu napędowego liny przechodzą za pośrednictwem zbloczy linowych często kilkakrotnie zmieniając kierunek biegu. Rury sztankietowe bądź trawersy zawiesza się do lin za pośrednictwem dedykowanych zawiesi linowych. Takie rozwiązanie daje dowolność aranżacji ale wprowadza skomplikowany układ sił jakimi urządzenie działa na konstrukcję budynku.

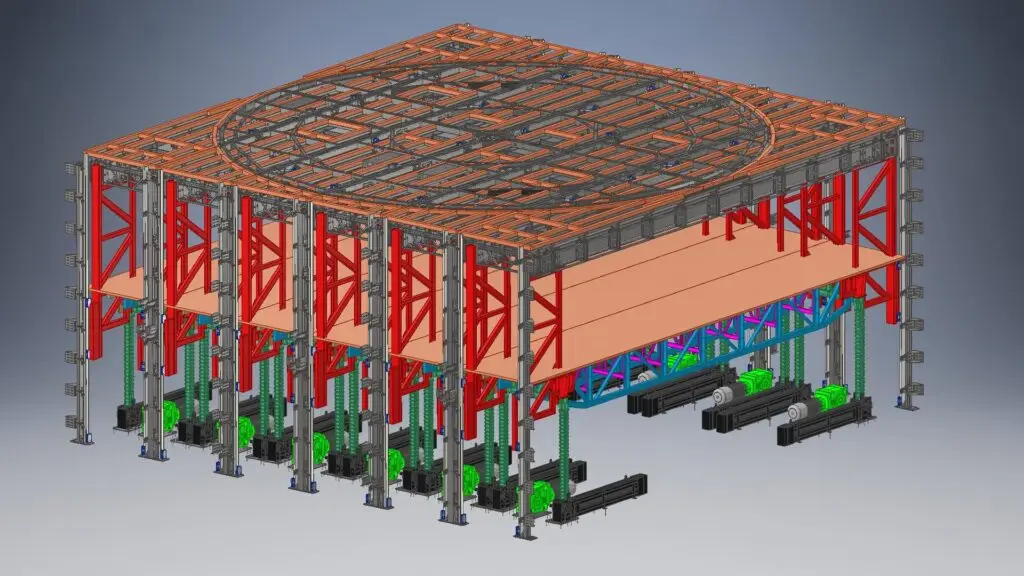

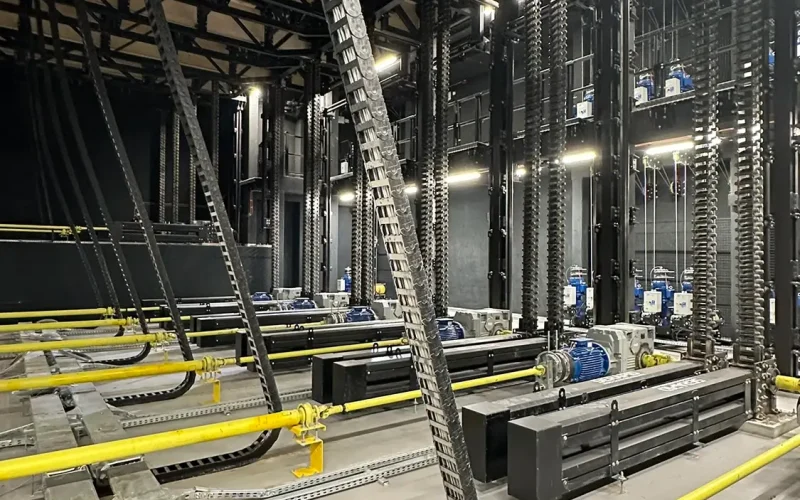

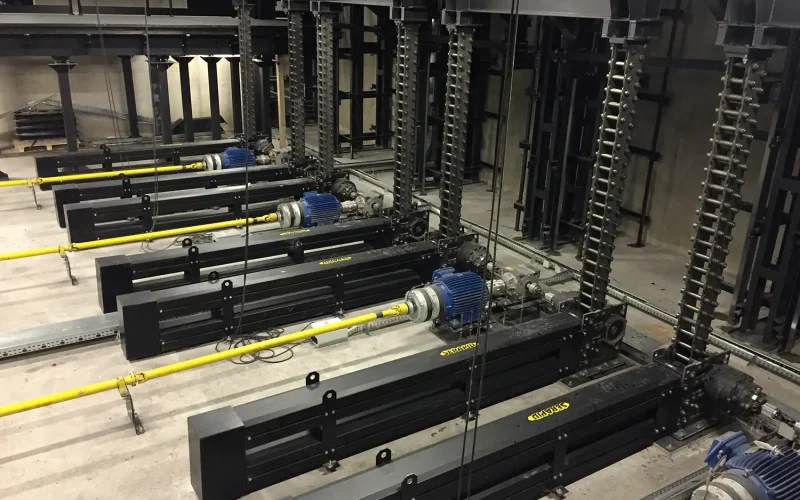

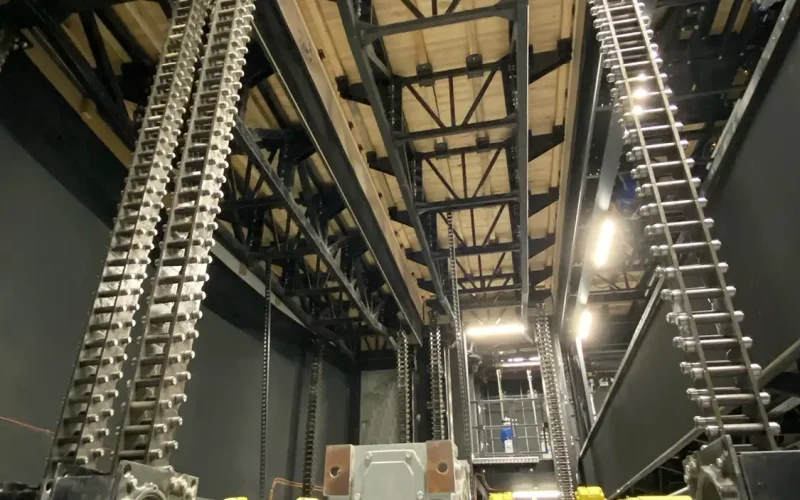

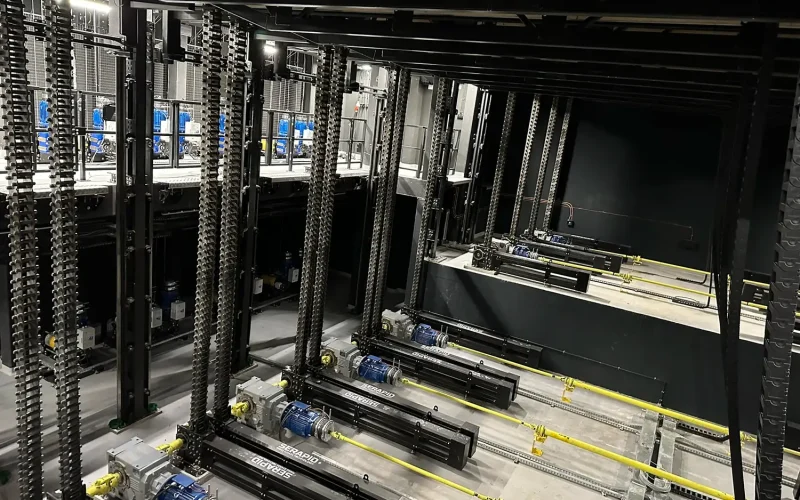

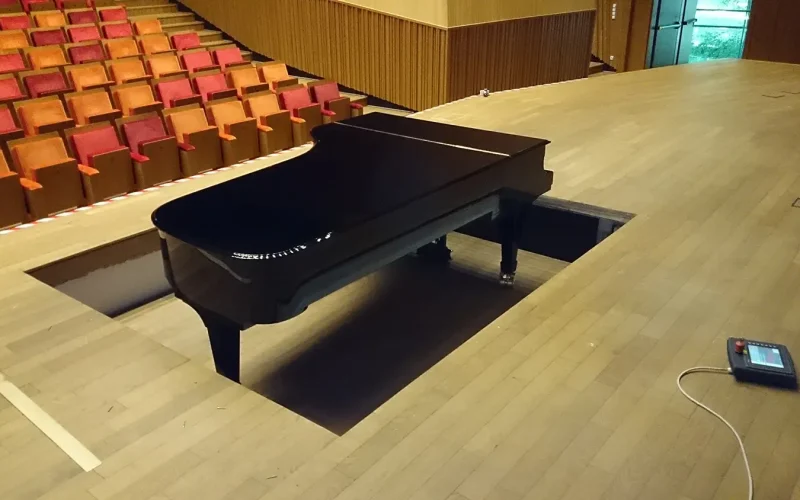

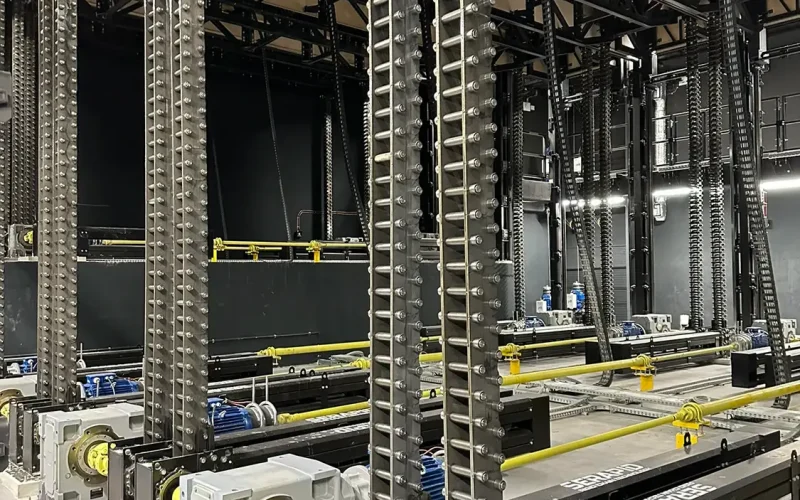

Zapadnia sceniczna to urządzenie służące do przemieszczania elementów inscenizacji, instrumentów muzycznych, dekoracji i innych elementów scenicznych w pionie, między sceną a magazynem. Blat zapadni stanowi część sceny, który po uruchomieniu urządzenia zjeżdża w dół pozostawiając otwór w podłodze sceny, stąd też wzięła się jej nazwa. Jako napęd zapadni najczęściej wykorzystujemy kolumny łańcuchowe znanej francuskiej marki SERAPID. Każda zapadnia sceniczna naszej produkcji powstaje na indywidualne zamówienie, dopasowujemy ją do specyfiki sceny, tworzymy w pożądanym kształcie oraz rozmiarze. Blat zapadni może zostać dopasowany do różnych typów podłogi scenicznej w taki sposób, aby stał się niewidocznym elementem sceny.

Zapadnie osobowe to urządzenia mobilne, które ustawia się bezpośrednio pod sceną. Dzięki nim aktorzy mogą pojawiać się niespodziewanie na środku sceny bez wychodzenia z za kulis. W podłodze sceny przygotowane są uprzednio otwierane klapy o rozmiarach dopasowanych do rozmiarów zapadni osobowych. Zwykle na scenie wykorzystującej zapadnie osobowe jest kilka klap, umożliwiając różną konfigurację scenografii. Zapadnie osobowe mają napęd elektryczny umożliwiający ruch platformy w pionie, przestawia się je za to ręcznie dzięki układowi kół transportowych. Przestawiając manualnie zapadnie można łatwiej dopasować jej pozycje do klap podłogi sceny.

Do napędu można wykorzystać zarówno napęd łańcuchowy SERAPID jak i standardowy układ linowy.

Nożycowy podest sceniczny z napędem elektrycznym.

Służy do automatycznej regulacji topografii sceny.
Posiada konstrukcję nożycową o napędzie elektrycznym z wykorzystaniem mechanizmu śrubowego.
Układ prowadzący opiera się na systemie nożycowym, który zamocowany jest na prowadnicach liniowych renomowanych producentów.
Jego uniwersalna konstrukcja pozwala na montaż zarówno na podłożu żelbetowym, jak również na podkonstrukcji stalowej.
Nawierzchnia podestu może być wykończona dowolnym materiałem ( np. parkiet, sklejka antypoślizgowa, deski, plexi).
Innowacyjne rozwiązania pozwalają na uzyskanie wysokiej stabilności w każdej pozycji roboczej oraz precyzyjne pozycjonowanie podestów w grupie.
Sterowanie odbywa się z kompaktowego pulpitu sterowniczego zaopatrzonego w ekran dotykowy TouchPad oraz przycisk awaryjny STOP.
Układ sterowania pozwala na jazdę pojedynczym urządzeniem lub grupą urządzeń.
Dzięki zastosowaniu szeregu czujników, podesty można pozycjonować z dokładnością do 2 mm oraz zaprogramować sekwencje ruchów dla danej ilości podestów.
Elastyczna struktura systemu pozwala rozbudować go o sterowanie innymi urządzeniami mechaniki scenicznej, np. kurtynami, zapadniami, itp.

Wszystkie elementy podestu BSC ELECTRIC zaprojektowane zostały z największą dbałością o szczegóły, z zachowaniem niezbędnych współczynników bezpieczeństwa. Wykorzystujemy tylko sprawdzone podzespoły i materiały posiadające odpowiednie certyfikaty bezpieczeństwa. Podest elektryczny spełnia wymagania polskich i europejskich przepisów i jest oznakowany znakiem CE.

Wymiary: 200 x 100 cm
Minimalna głębokość podszybia: 25 cm
Nośność: 500kg/m2 – w zależności od wybranej nawierzchni
Wysokość podnoszenia: 100 cm
Dokładność pozycjonowania: ± 2cm
Silnik: 230/400 V AC; 50Hz; 0,55 kW

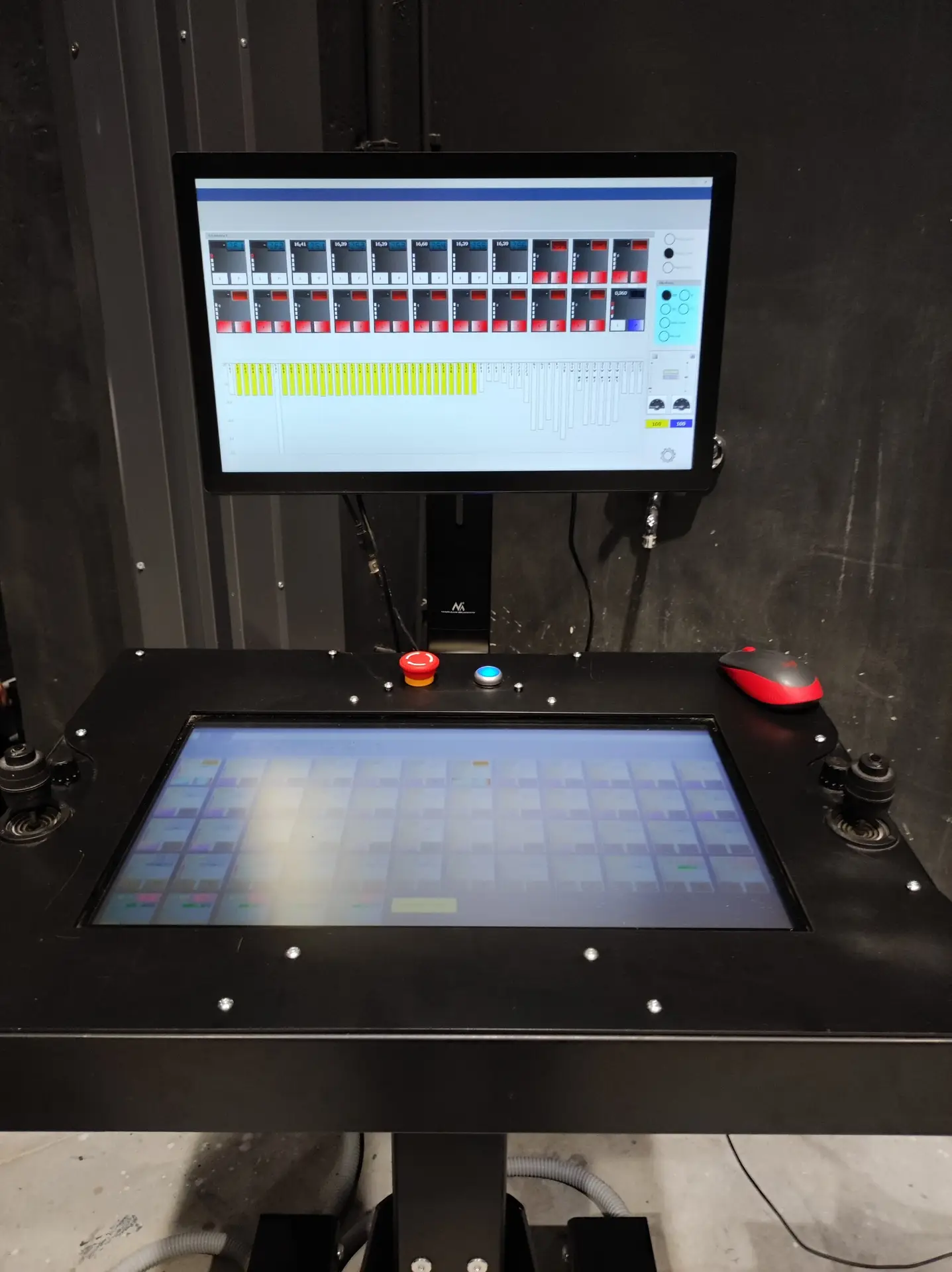

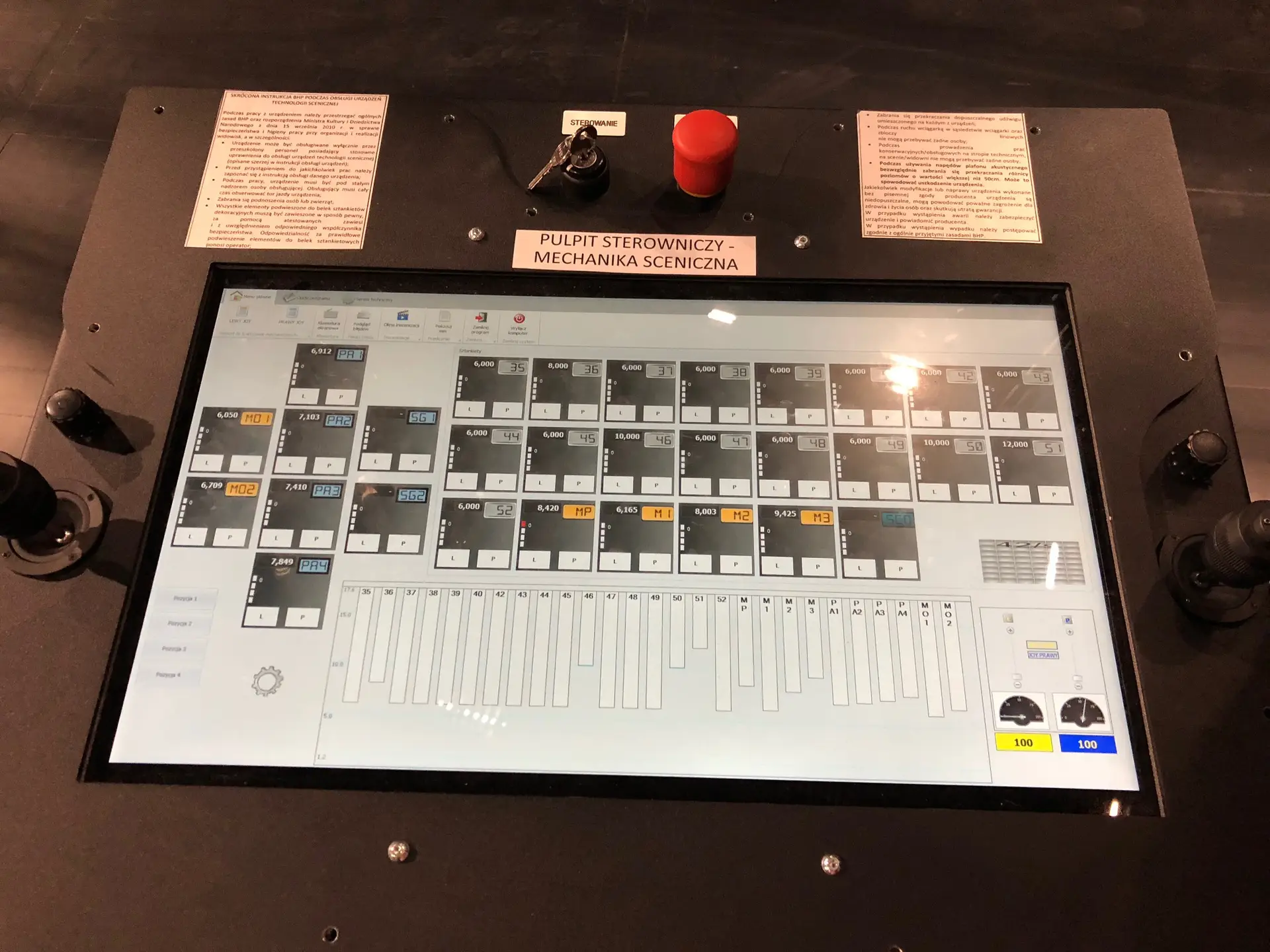

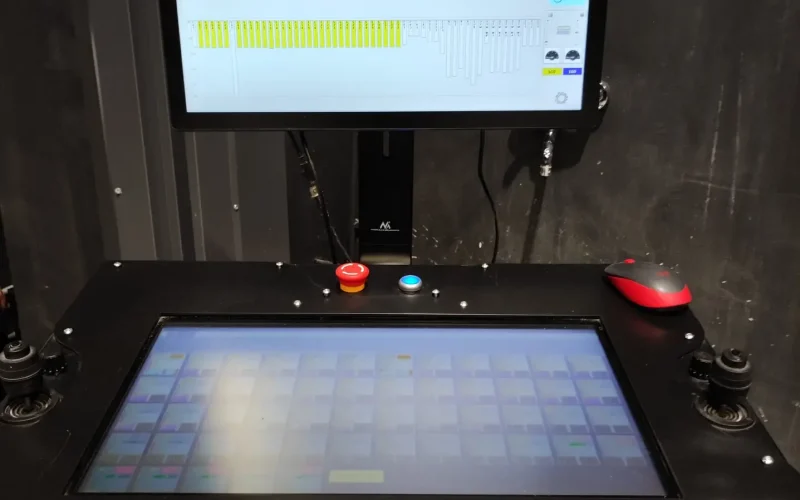

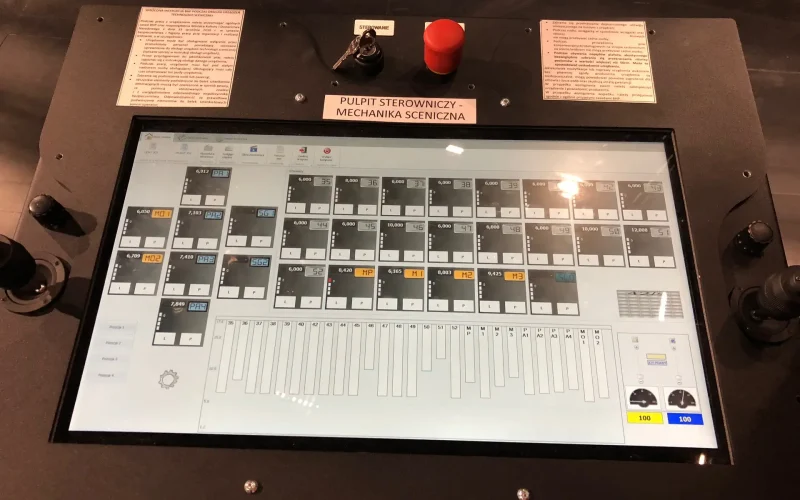

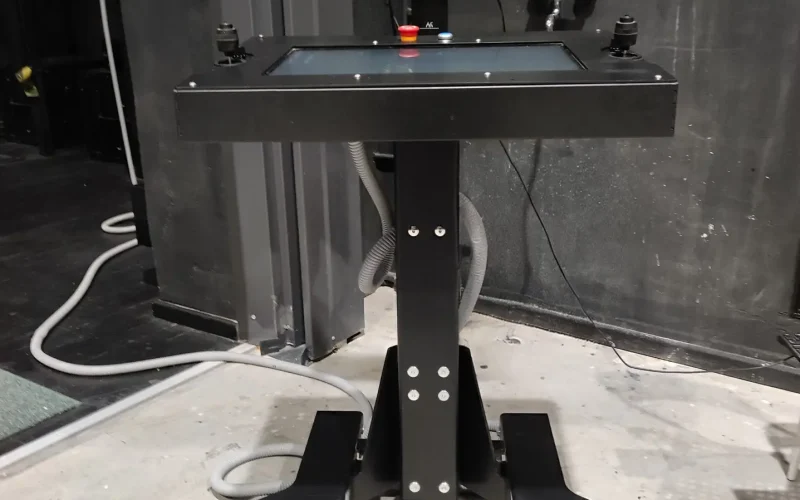

Wszystkie elementy mechaniki scenicznej zwykle sterowane są z jednego panelu operatorskiego. Zapewniając najnowocześniejsze rozwiązania w naszym systemie stosujemy pulpity z ekranami dotykowymi. W zależności od potrzeb użytkownika i ilości urządzeń możemy przygotować system sterowania w trzech wariantach:

Imperi Basic – najprostszy system stosowany zwykle dla małej ilości urządzeń, zapewniający sterowanie ruchem urządzeń góra / dół oraz oczywiście niezbędnymi zabezpieczeniami, panel operatorski wyposażony jest w mały ekran dotykowy.

Imperi St. – standardowy system zapewniający sterowanie ruchem urządzeń, wyposażony w układ falowników pozwalających na płynne sterowaniem prędkością jazdy oraz zapewniający łagodny start i hamowanie urządzeń. Panel operatorski wyposażony jest w ekran dotykowy w rozmiarze adekwatnym do ilości obsługiwanych urządzeń.

Imper Pro – najbardziej zaawansowany układu, pozwalający na programowanie układu scen i ich zapamiętywanie. Pozwala mierzyć bieżącą pozycję urządzeń, wyposażony jest w układ ważenia i rozbudowany system czujników. Bogaty interface użytkownika posiada wiele ekranów dostosowanych do preferencji operatora. Panel sterujący posiada jeden lub dwa ekrany dotykowe oraz joysticki pozwalające na precyzyjne sterowanie ruchem urządzeń.
